Indelingen met connector en zonder afwerking

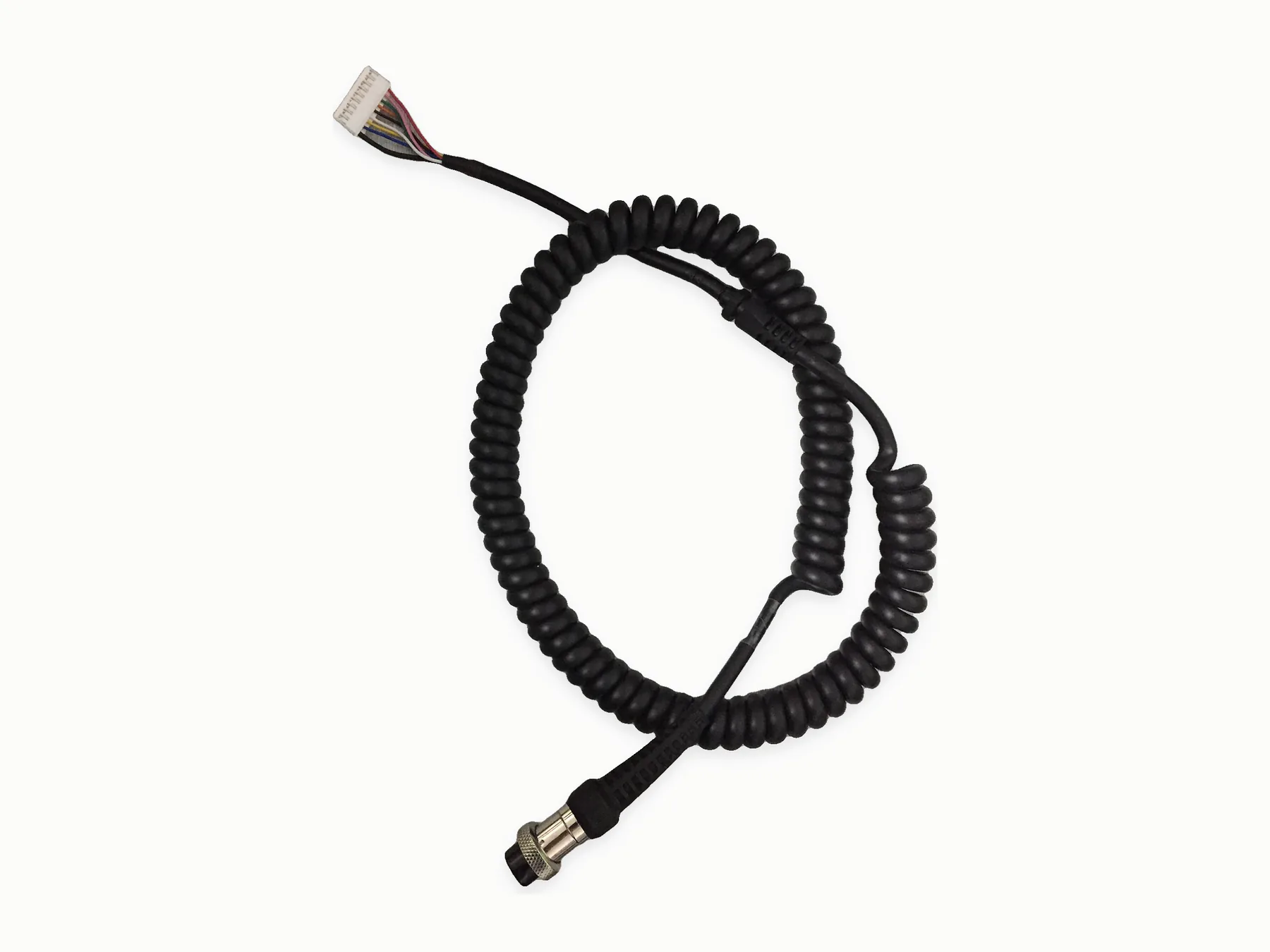

Spiraallus met connector
Zwarte spiraalcommunicatiekabel in een lus met ronde connector en meeraderig contactuiteinde.
- Markt / context
- Treinradioapparatuur
- Apparatuurzijde
- Meeraderig contactuiteinde
Spiraal- en intrekkabels
Spiraal- en intrekkabels op maat
MTTJ vormt spiraal- en intrekkabels op maat voor kabelassemblages die een beheerst bereik en eindafwerking nodig hebben. Een tekening of monster helpt, maar een eerste aanvraag kan beginnen met de vereiste beweging, beschikbare ruimte, gebruiksomgeving, bekende interfaces en openstaande vragen. De getoonde configuraties voor treinradiocommunicatie zijn voorbeelden van gespecificeerde uitvoeringen.
Beschrijf uw project
Spiraalkabel met geconnectoriseerd uiteinde
Het monster toont de gevormde spiraal, één gemonteerde connector en voorbereide aders aan het andere uiteinde. De spiraaldiameter en lengtes van de rechte uiteinden zijn zichtbaar.
Apparatuur die intrekbaar kabelbereik nodig heeft
- Apparatuurbedieningen en handsets die een intrekbaar kabelbereik nodig hebben
- Kabelassemblages met geconnectoriseerde of onafgewerkte uiteinden
- Gespecificeerde verbindingen voor voeding, signaal, data of gemengde functies
- Als voorbeelden getoonde configuraties voor treinradiocommunicatie
Spiraalafmetingen en eindconfiguraties
- Beheersing van ingetrokken en uitgetrokken lengte
- Combinaties van aders voor voeding, signalen, data en besturing
- Geconnectoriseerde uiteinden
- Omspoten trekontlasting indien opgegeven
- Mantelkleur en afwerking op maat
Mantels voor herhaald buigen en herstel
- PU / TPU
- PVC
- TPE
- Opgegeven kabelmaterialen
Spiraalgeometrie
Begin met ontspannen lengte en bereik
Ontspannen lengte, werkbereik, spiraaldiameter, kabeldiameter en lengtes van de rechte uiteinden bepalen hoe de kabel wordt gevormd, uitrekt en terugkeert.
| Ingetrokken lengte | De tekening of beoogde gebruiksruimte bepaalt de ontspannen spiraallengte. |
|---|---|
| Uitgetrokken werklengte | Kabeltype, spiraaldiameter en werkbereik bepalen hoe ver de kabel tijdens gebruik kan worden uitgetrokken. |
| Buitendiameter van de spiraal | De kabel-OD en het vormdoel bepalen de zichtbare spiraaldiameter. |
| Aantal aders | De elektrische belasting en connectorinterface bepalen het aantal aders en de draaddoorsnede. |
| Verwachtingen voor herhaald buigen | Wanneer herhaald buigen van belang is, vermeld dan het bewegingsprofiel en de testmethode bij de aanvraag. |
Productassortiment
Configuraties van spiraal- en intrekkabels op maat
Vier configuraties van kabels voor treinradiocommunicatie tonen spiraalwindingen, eindroutes, contacten en connectorgeometrie als voorbeelden van gespecificeerde spiraalkabeluitvoeringen.
Indelingen met connector en zonder afwerking

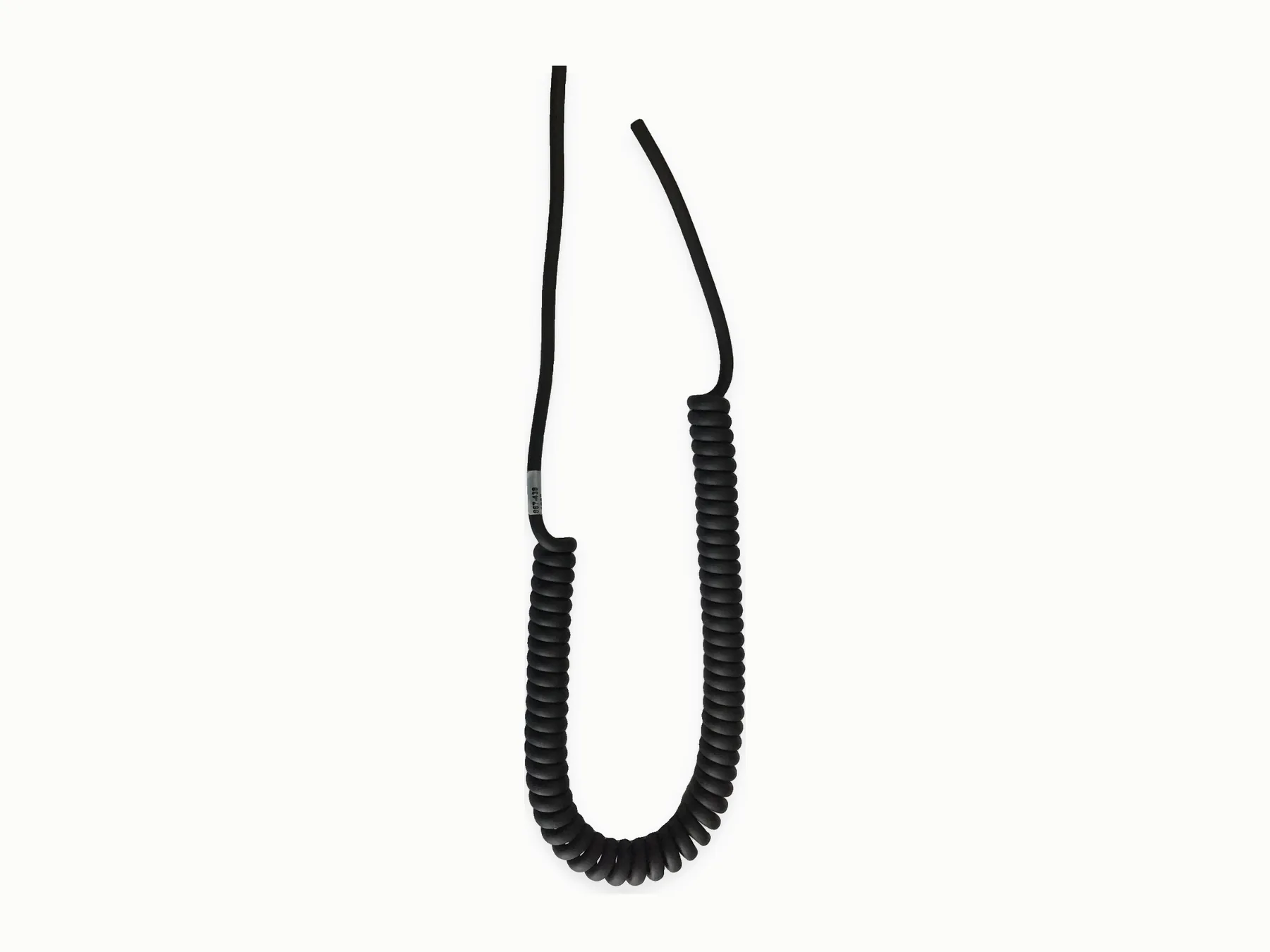

Smalle U-vormige spiraal
Smalle zwarte U-vormige spiraal met twee rechte kabeluiteinden, gereed voor de opgegeven eindafwerking.
- Markt / context
- Treinradioapparatuur
- Apparatuurzijde
- Twee onafgewerkte kabeluiteinden
Indelingen met connector en zonder afwerking

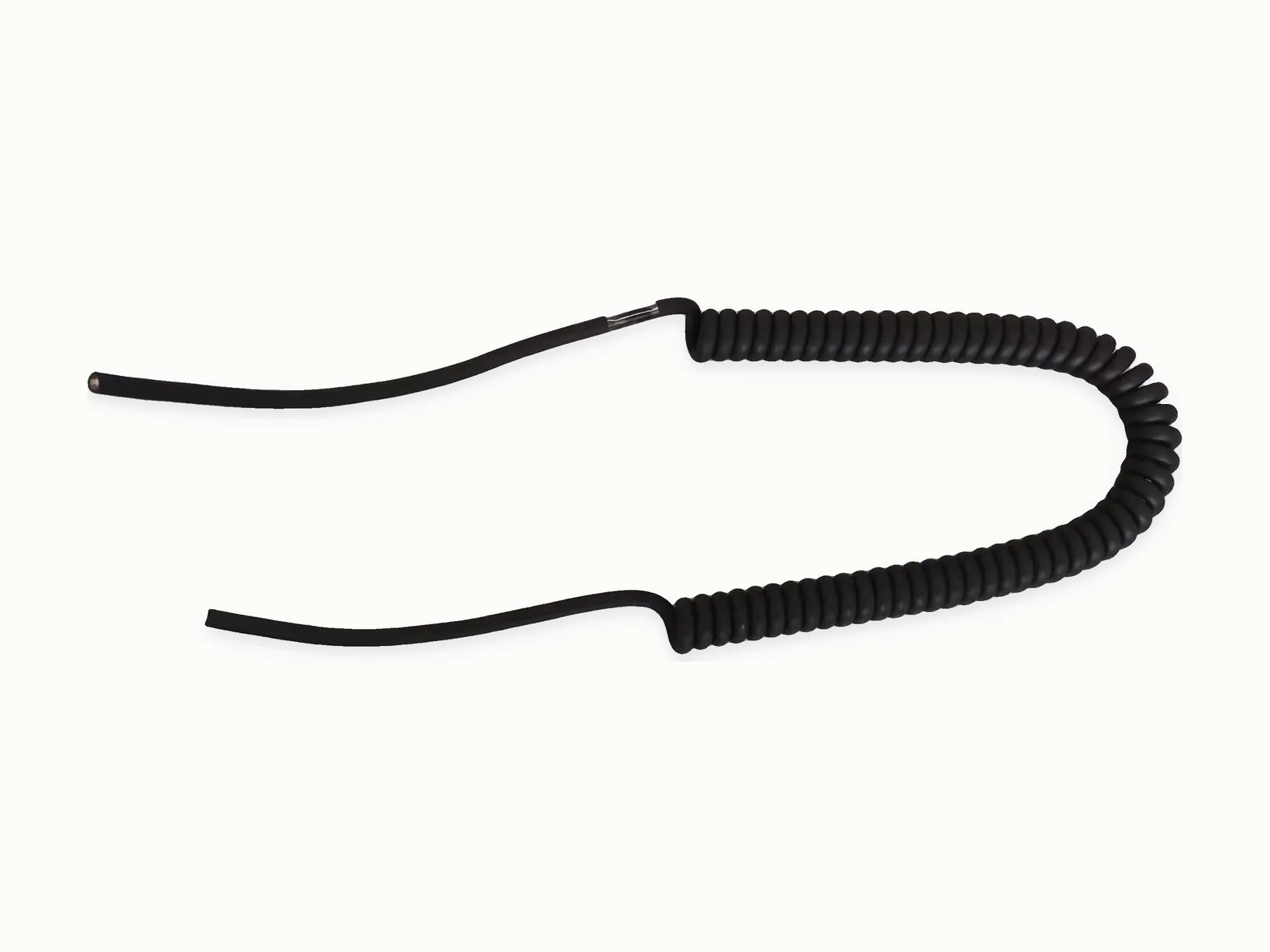

Brede U-vormige spiraal
Brede zwarte U-vormige spiraal met twee rechte kabeluiteinden en de volledige spiraalroute zichtbaar.
- Markt / context
- Treinradioapparatuur
- Apparatuurzijde
- Twee onafgewerkte kabeluiteinden
De spiraal vormen en de uiteinden afwerken
- 1Draad knippen
- 2Draad strippen
- 3Spiraal vormen
- 4Connectorassemblage
- 5Elektrisch testen
Bereik, herstel, bedrading en connectorpassing
- Meet de ontspannen spiraallengte, het werkbereik, de spiraal-OD en de lengte van het rechte uiteinde volgens de tekening of het monsterdoel.
- Controleer continuïteit, polariteit en connectorpassing na het vormen van de spiraal en de eindassemblage.
- Voer controles op buiging, herstel of herhaalde beweging uit wanneer de methode en grenswaarden zijn aangeleverd.
Herhaald buigen en herstel vereisen een opgegeven test
Gecombineerde vereisten voor voeding, signalen en data
Gebruiksomgeving, bewegingsprofiel en verwachtingen voor herhaald buigen
Gevraagde validatie voor herhaalde beweging of materiaaldocumentatie
Coördinatie met gekwalificeerde leveranciers
- Horizontaal spuitgegoten behuizingen waarvoor horizontale spuitgietmachines nodig zijn
- PCB-assemblages / printplaten
- Inkoop van opgegeven stekkers, connectoren of componenten
Voor de offerte
Beschrijf het vereiste bereik en bekende aansluitingen
- Ontspannen lengte, werkbereik, spiraal-OD en lengte van het rechte uiteinde
- Kabelopbouw, aantal aders en connectordetails
- Buig- of hersteleisen met hoeveelheid en gebruiksomgeving
Ga verder met de beoordeling
Gerelateerde kennisartikelen en productieomvang
Offerte aanvragen
Bespreek een spiraalkabel op maat
Begin met de vereiste beweging, beschikbare ruimte, gebruiksomgeving en bekende eindaansluitingen. Voeg spiraalafmetingen, kabeldetails en controles voor buigen of herstel toe wanneer beschikbaar.
