Capacità produttiva
Assemblaggio di cablaggi / montaggio connettori

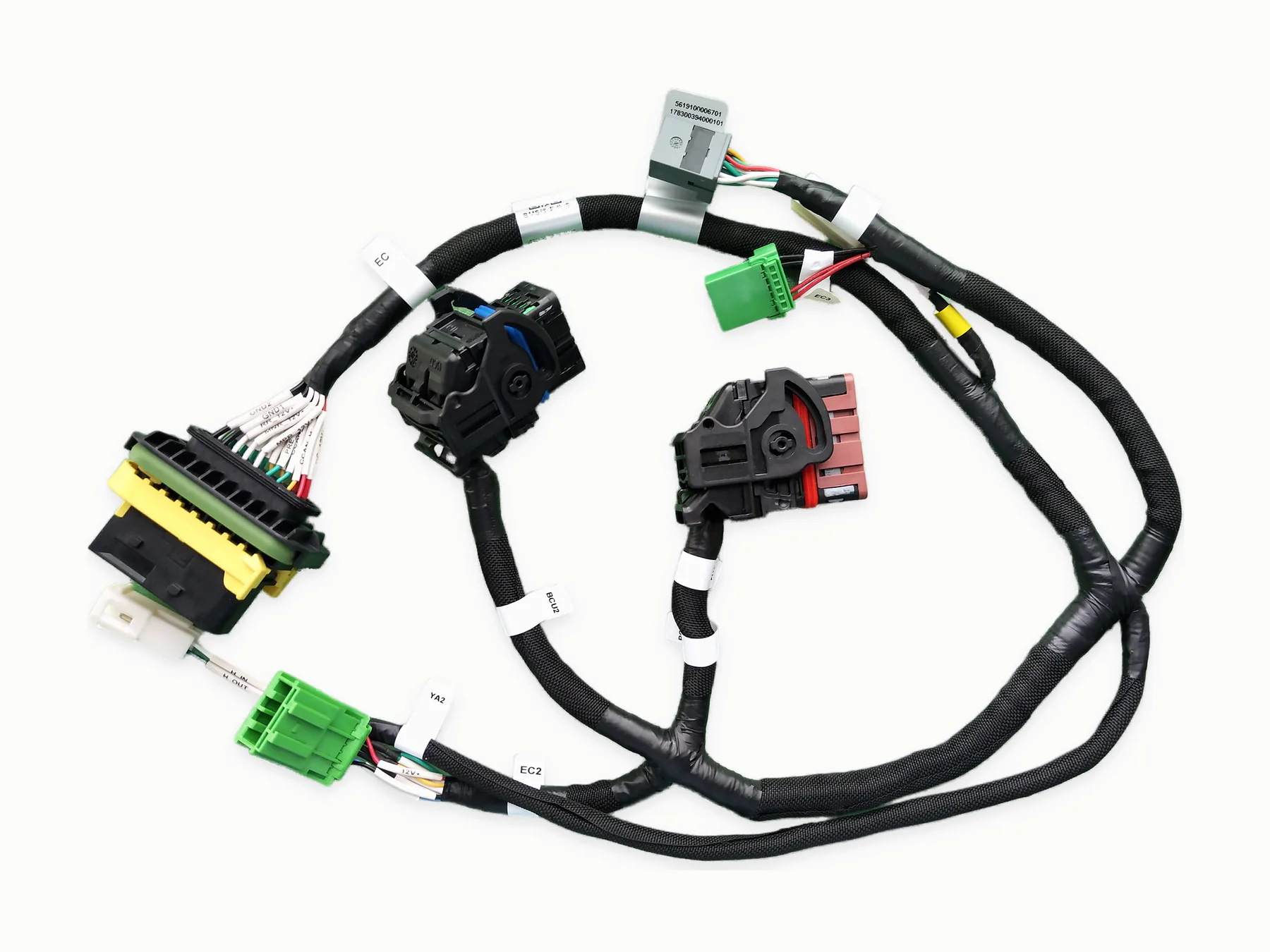

MTTJ assembla cablaggi ramificati e cavetti con connettori da disegni e BOM. Le lavorazioni possono includere taglio, spelatura, crimpatura, saldatura specificata, protezione, etichette, controlli elettrici e imballaggio.
Richiedi un preventivo
Diramazioni, terminazioni, protezioni e identificazione
- Sono disponibili disegno del cablaggio e distinta base?
- Quali codici di connettori e terminali sono specificati?
- Come devono essere disposte diramazioni, etichette e protezioni?
- Quali prove sono richieste prima della spedizione?
Dettagli del disegno necessari per il layout del cablaggio
- Disegno del cablaggio, BOM, lunghezze delle diramazioni e protezioni
- Codici di connettori e terminali con tipo e sezione del filo, etichette, guaine, nastratura e punti di fissaggio
- Metodo per continuità, attrezzatura, trazione, prova funzionale, ispezione finale, imballaggio o registrazioni di spedizione
Ispezione
Cosa viene controllato sul cablaggio
Lunghezze delle diramazioni, punti di crimpatura e saldatura, accoppiamento dei connettori, etichette, guaine, punti di fissaggio, identificazione dei circuiti e imballaggio vengono controllati rispetto al disegno.
| Crimpatura | Forza di trazione, altezza di crimpatura e aspetto vengono controllati rispetto ai requisiti di terminale e filo. |
|---|---|
| Instradamento | Lunghezze delle diramazioni, punti di fissaggio, guaine, nastratura ed etichette seguono il disegno. |
| Collaudo | Continuità, polarità, prova funzionale e ispezione visiva seguono il metodo fornito. |
Esempi di processo
Dettagli visibili di processo collegati ai dati RFQ
Le immagini aiutano a mostrare come disegni, dimensioni, connettori, materiali, prove e registrazioni incidono sulle fasi produttive.
Processo interno
Preparazione dei fili e assemblaggio del cablaggio
MTTJ taglia e spella i fili, crimpa i terminali, salda dove specificato, dispone le diramazioni, aggiunge protezioni ed etichette ed esegue i controlli elettrici indicati.
- Taglio dei fili
- Spelatura dei fili

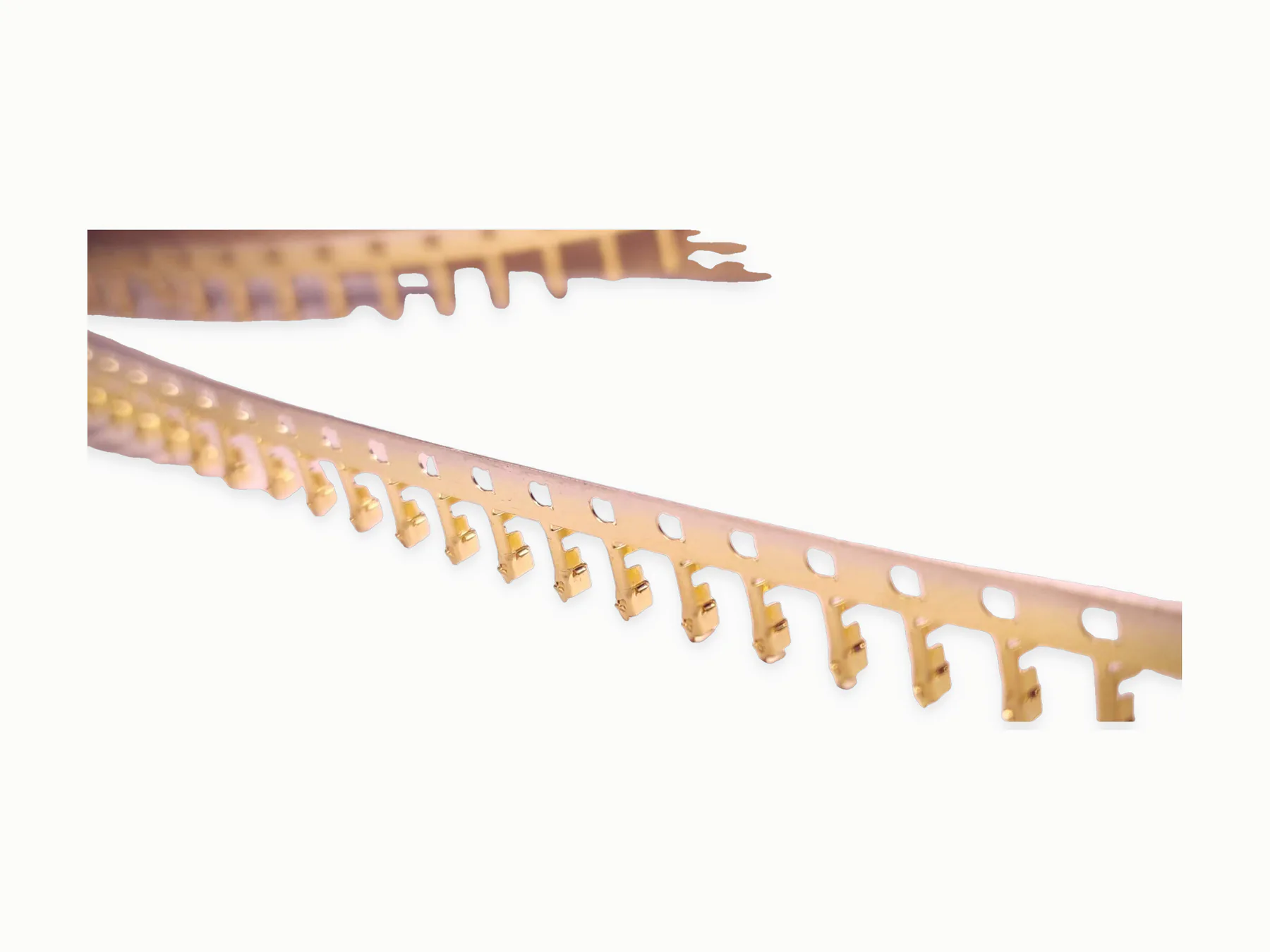

- Crimpatura dei terminali
- Saldatura
- Sovrastampaggio verticale / stampaggio a inserto
- Assemblaggio
- Collaudo elettrico
- Saldatura a ultrasuoni
- Taglio-spelatura-crimpatura automatici
- Spelatura del cavo coassiale
- Nastratura automatica
- Torcitura di fili unipolari
- Prova di tenuta all'aria con azoto
- Separazione, strappo e taglio di cavi piatti
Dati costruttivi
Codici articolo, attrezzature e protezioni di instradamento
Codici articolo mancanti, connettori senza sostituzione, protezioni di instradamento insolite, attrezzature dedicate o formati delle registrazioni di progetto possono modificare il piano di produzione.
- Custodie stampate a iniezione orizzontale che richiedono presse orizzontali
- Assemblaggi PCB / schede elettroniche
- Approvvigionamento di spine, connettori o componenti specificati
Processo
Dal disegno al cablaggio finito
Disegno e BOM guidano preparazione dei fili, layout delle diramazioni, terminazione, protezione, identificazione, controlli elettrici e imballaggio.
- 1Esaminare disegno e BOM
- 2Preparare taglio, spelatura e terminali
- 3Realizzare posa e percorsi delle diramazioni
- 4Applicare etichette, guaine, termorestringente e nastro specificati
- 5Collaudare rispetto ai requisiti del disegno
Prosegui la valutazione
Prodotti che utilizzano l'assemblaggio di cablaggi
Richiedi un preventivo
Invia disegno e BOM del cablaggio
Indica lunghezze delle diramazioni, codici di connettori e terminali, etichette, protezioni, punti di prova ed eventuali requisiti per attrezzature dedicate.
