Materiales de componentes
Soporte de hilos UL en conjuntos de cables
Un proyecto puede requerir hilos o cables UL, componentes de mazos o material para cableado de aparatos (AWM). MTTJ compara entonces el plano, el material, el mercado de destino y los registros requeridos con los documentos aplicables a cada componente.
Enviar planos o especificaciones
Sección del hilo y selección del conductor

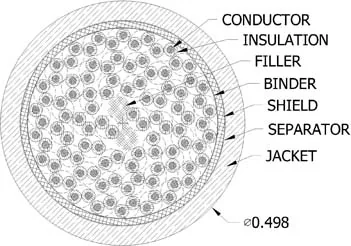

El diagrama muestra bobinas de hilo y tamaños de conductor para definir la sección, el número de conductores y la construcción del cable.
Conjuntos que utilizan hilo o cable identificado
- Programas de equipos para Norteamérica
- Cableado interno de equipos
- Conjuntos de potencia y control
- Conjuntos de señal
- Mazos para dispositivos OEM
Hilo especificado, extremos con conector, etiquetas y registros
- Conjuntos con hilo unipolar
- Conjuntos de cable multipolar
- Conjuntos con conectores que utilizan hilos o cables reconocidos por UL que sean aplicables al proyecto
- Etiquetado y paquete de registros requerido
- Registros requeridos de hilos y cables
Documentación del componente identificado
- Hilo o cable reconocido por UL aplicable al proyecto
- Aislamiento o cubierta de PVC cuando se especifica
- Materiales de aislamiento y cubierta específicos de la aplicación
Documentos de componentes
Vincule los valores del hilo con el documento del componente identificado
La familia, el código, los valores de tensión y temperatura, la construcción y el uso previsto del hilo o cable deben indicarse exactamente como aparecen en el documento suministrado.
| Documentos de hilos y cables | Los documentos suministrados indican la familia del hilo o cable, su construcción y sus límites de uso. |
|---|---|
| Tensión nominal | La tensión nominal sigue el documento del hilo o cable especificado. |
| Temperatura nominal | La temperatura nominal sigue el documento del hilo o cable seleccionado. |
| Sección del hilo | La carga eléctrica y la construcción del hilo seleccionada determinan la sección. |
| Registros requeridos | Si la expedición requiere un paquete de registros, indíquelo en la consulta. |
Ejemplo
Ejemplos de productos y procesos
Estos ejemplos muestran elementos visibles del conjunto; el presupuesto y la planificación de la producción siguen el plano, los materiales, las pruebas y los registros suministrados con la consulta.
Verificación de materiales, montaje, etiquetado y comprobaciones
- 1Corte de hilos
- 2Pelado de hilos
- 3Crimpado de terminales
- 4Soldadura
- 5Pruebas eléctricas
Comprobaciones requeridas por el plano y el documento del componente
- Comprobar el hilo o cable montado frente al documento, el plano y el límite de uso suministrados.
- Verificar la continuidad, la polaridad, las etiquetas y el acoplamiento de los conectores con respecto al plano del conjunto, y vincular los documentos de componentes suministrados al hilo o cable indicado.
- Preparar los registros de inspección o expedición solicitados con la consulta.
Los documentos de componentes definen el hilo o cable identificado
Documentación requerida del hilo o cable suministrada para el proyecto
Mercado de destino y documentos requeridos
Sustitución de componentes o solicitudes de registros de materiales
Carcasas moldeadas por inyección horizontal que requieren prensas horizontales
Conjuntos PCB / placas electrónicas
Aprovisionamiento de enchufes, conectores o componentes especificados
Para el presupuesto
Indique el hilo o cable exacto y los registros requeridos
- Documento exacto del hilo o cable, número de pieza, valor nominal y uso previsto
- Plano del conjunto con datos de los conectores, mercado de destino y método de prueba
- Paquete requerido de registros de materiales, inspección, etiquetas o expedición
Continúe la evaluación
Recursos relacionados y alcance de fabricación
Solicitar presupuesto
Envíe los documentos de componentes y los planos
Identifique el código del hilo o cable, su uso previsto en el conjunto y los registros de materiales o inspección que deben acompañar al pedido.
