Conjuntos de cables

Conjuntos de cables personalizados

Name: Conjuntos de cables personalizados
Brand: MTTJ

MTTJ fabrica conjuntos de cables basados en planos para conexiones de potencia, señal, datos y control. Los procesos internos pueden incluir corte, pelado, crimpado, soldadura, montaje de conectores, etiquetado, comprobaciones eléctricas y embalaje.

Enviar planos o especificaciones

Conjunto de cables negro con varios ramales y conectores circulares, coaxiales y de panel sobre fondo claro — Conjunto de cables con varios ramales y conectores
La imagen muestra un conjunto de cables negro con varios ramales y conectores circulares, coaxiales y de panel.

¿Qué puede revisarse para preparar el presupuesto?

Listo para preparar el presupuesto	Plano o boceto con tipo de cable, longitud, pinout y números de pieza de los conectores Sección del hilo, número de conductores, cubierta, etiquetas y notas de embalaje Método de prueba, registros requeridos, cantidad y destino de entrega Muestra de referencia o foto marcada cuando la orientación del conector o la salida del cable sean difíciles de describir
Aún requiere definición técnica	Nueva construcción de cable o extrusión personalizada Sustitución de materiales Registros del mercado de destino o documentación de conformidad Un paquete de planos para el conector, el pinout, la construcción del cable, las etiquetas, las pruebas y el embalaje

Datos que determinan el presupuesto

Dato	Qué determina	Si falta
Plano o boceto con tipo de cable, longitud, pinout y números de pieza de los conectores	El tipo de cable, el número de conductores, el apantallamiento y los requisitos de la cubierta definen la construcción.	El presupuesto queda pendiente hasta que se defina este punto.
Sección del hilo, número de conductores, cubierta, etiquetas y notas de embalaje	Los números de pieza de los conectores o los equivalentes aceptados definen el acoplamiento y el aprovisionamiento.	El presupuesto queda pendiente hasta que se defina este punto.
Método de prueba, registros requeridos, cantidad y destino de entrega	La carga eléctrica y el tendido mecánico determinan la sección del hilo.	El presupuesto queda pendiente hasta que se defina este punto.
Muestra de referencia o foto marcada cuando la orientación del conector o la salida del cable sean difíciles de describir	Las comprobaciones de continuidad, polaridad, funcionamiento e inspección visual siguen los criterios suministrados.	El presupuesto queda pendiente hasta que se defina este punto.

Alcance de fabricación y coordinación

Actividades internas de MTTJ	Corte de hilos · Pelado de hilos · Crimpado de terminales · Soldadura · Sobremoldeo vertical / moldeo por inserción · Montaje · Pruebas eléctricas · Soldadura ultrasónica · Corte-pelado-crimpado automáticos · Pelado de cable coaxial · Encintado automático · Trenzado de hilos unipolares · Prueba de estanqueidad con nitrógeno · Separación, rasgado y corte de cable plano
Coordinación con proveedores cualificados	Carcasas moldeadas por inyección horizontal que requieren prensas horizontales Conjuntos PCB / placas electrónicas Aprovisionamiento de enchufes, conectores o componentes especificados
Definir en la solicitud	Nueva construcción de cable o extrusión personalizada Sustitución de materiales Registros del mercado de destino o documentación de conformidad Un paquete de planos para el conector, el pinout, la construcción del cable, las etiquetas, las pruebas y el embalaje

Datos para pruebas y registros

Comprobación o método	Datos de aceptación y registro
Comprobar la continuidad, la polaridad y el acoplamiento de los conectores frente al plano, el pinout o la muestra de referencia.	Revisión del plano y de la especificación utilizada como base de fabricación
Inspeccionar la longitud del cable, la sección del hilo, las etiquetas, el alivio de tensión, el estado de la cubierta y las notas de embalaje.	Registros requeridos indicados antes de planificar la producción
Realizar pruebas funcionales, de rigidez dieléctrica, resistencia de aislamiento u otras comprobaciones solicitadas cuando los criterios suministrados indiquen los límites de aceptación y rechazo.	Requisitos de inspección y prueba incorporados a la hoja de ruta de producción

Mantener alineadas las revisiones, las sustituciones y la producción repetitiva

Ejemplo

Ejemplos de productos y procesos

Estos ejemplos muestran elementos visibles del conjunto; el presupuesto y la planificación de la producción siguen el plano, los materiales, las pruebas y los registros suministrados con la consulta.

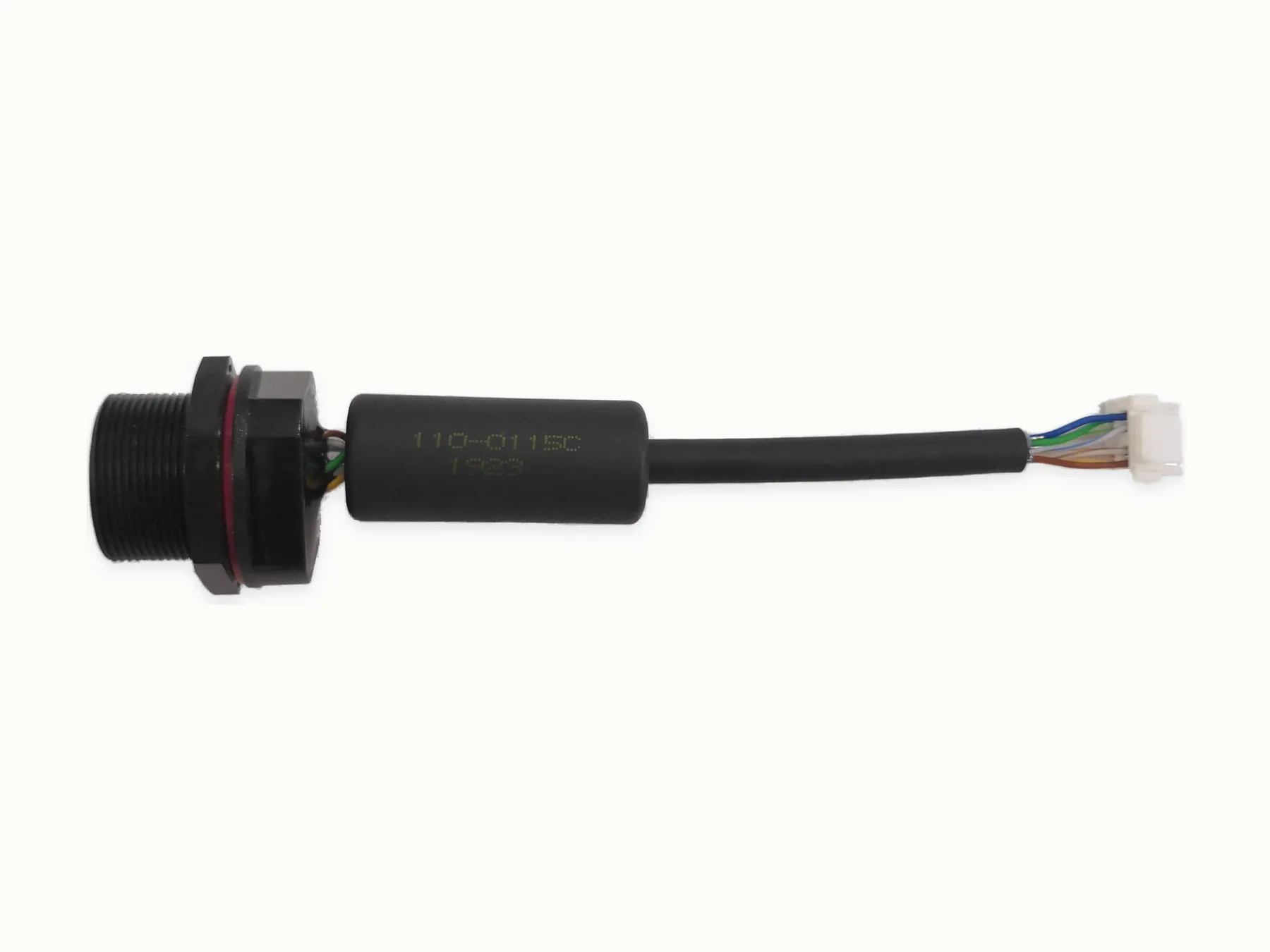

Detalle de cable con conector compacto, longitud medida y colores visibles — Detalle medido del conectorEl detalle medido del conector muestra por qué la longitud, el pinout, la orientación del conector y el alivio de tensión deben verse en el paquete RFQ.

Cable plano con conector tipo IDC sobre una superficie de trabajo clara — Ejemplo de conjunto de cables personalizadoEl ejemplo de cable plano muestra por qué el tipo de cable, el tipo de conector, el paso de los conductores, el alivio de tensión y cualquier marcado visible deben revisarse antes del presupuesto.

Conjunto de cable negro con conector D-sub y conector de panel moldeado — Ejemplo de conjunto con conector D‑subLos conectores y las salidas moldeadas visibles sirven de referencia para tratar la selección de conectores, la construcción del cable y los requisitos de terminación.
