Capacidad de fabricación
Fabricación de cables en espiral retráctiles
MTTJ forma cable recto en espirales retráctiles, prepara tramos y monta extremos. Longitud en reposo, alcance, diámetros y comportamiento de la cubierta definen conformado e inspección.
Solicitar presupuesto
Alcance de trabajo, recuperación y comportamiento del cable
- ¿Qué alcance, espacio disponible y conexiones de extremo se requieren?
- ¿Qué entorno de uso, perfil de movimiento o expectativa de flexión repetida se conocen?
- ¿Qué datos de cable, interfaces o comprobaciones ya se conocen?
- ¿Qué preguntas siguen por definir?
Alcance, espacio y conexiones de extremos conocidos
- Alcance requerido, espacio disponible, entorno de uso y conexiones conocidas
- Construcción, número y sección de conductores, tratamiento de extremos y embalaje conocidos
- Dimensiones de espiral, pinout y método de flexión, recuperación, extensión o eléctrico cuando estén disponibles
Inspección
Qué se mide en el cable formado
Longitud en reposo, alcance de trabajo, diámetro de la espiral y del cable, tramos rectos, extremos con conector y recuperación visible se comprueban frente al plano o la muestra.
| Geometría | Indique longitudes, diámetro de espiral y diámetro exterior. |
|---|---|
| Material | Cubierta y conductores deben corresponder a flexibilidad y entorno. |
| Pruebas | Extensión, recuperación, continuidad, polaridad y otras requieren método y límites. |
Ejemplo de proceso
Detalles visibles del proceso relacionados con la RFQ
Las imágenes ayudan a explicar cómo planos, dimensiones, conectores, materiales, pruebas y registros influyen en las etapas de fabricación.
Proceso interno
Formación de espiral y montaje de extremos
MTTJ forma la espiral, prepara los tramos rectos, instala los extremos especificados y comprueba el cableado y la forma final.
- Corte
- Pelado
- Formación de espiral
- Montaje de conectores
- Pruebas eléctricas
Entorno de uso
Cuándo los materiales o las pruebas de flexión requieren trabajo adicional
La flexión repetida, el aceite, los rayos UV, el uso exterior, la temperatura o las funciones mixtas de potencia y señal pueden requerir otra construcción o una prueba especificada de movimiento repetido.
Coordinación con proveedores cualificados
- Carcasas moldeadas por inyección horizontal que requieren prensas horizontales
- Conjuntos PCB / placas electrónicas
- Aprovisionamiento de enchufes, conectores o componentes especificados
Proceso
De cable recto a cable retráctil
El cable se forma según las dimensiones especificadas de la espiral y los tramos rectos antes de montar los extremos e inspeccionar el cable terminado.
- 1Tratar el alcance requerido, el espacio disponible, el entorno de uso y las limitaciones conocidas
- 2Definir construcción del cable, necesidades de conectores y tratamiento de extremos
- 3Formar desde plano o muestra
- 4Completar extremos y conectores
- 5Inspeccionar y probar
Continúe la evaluación

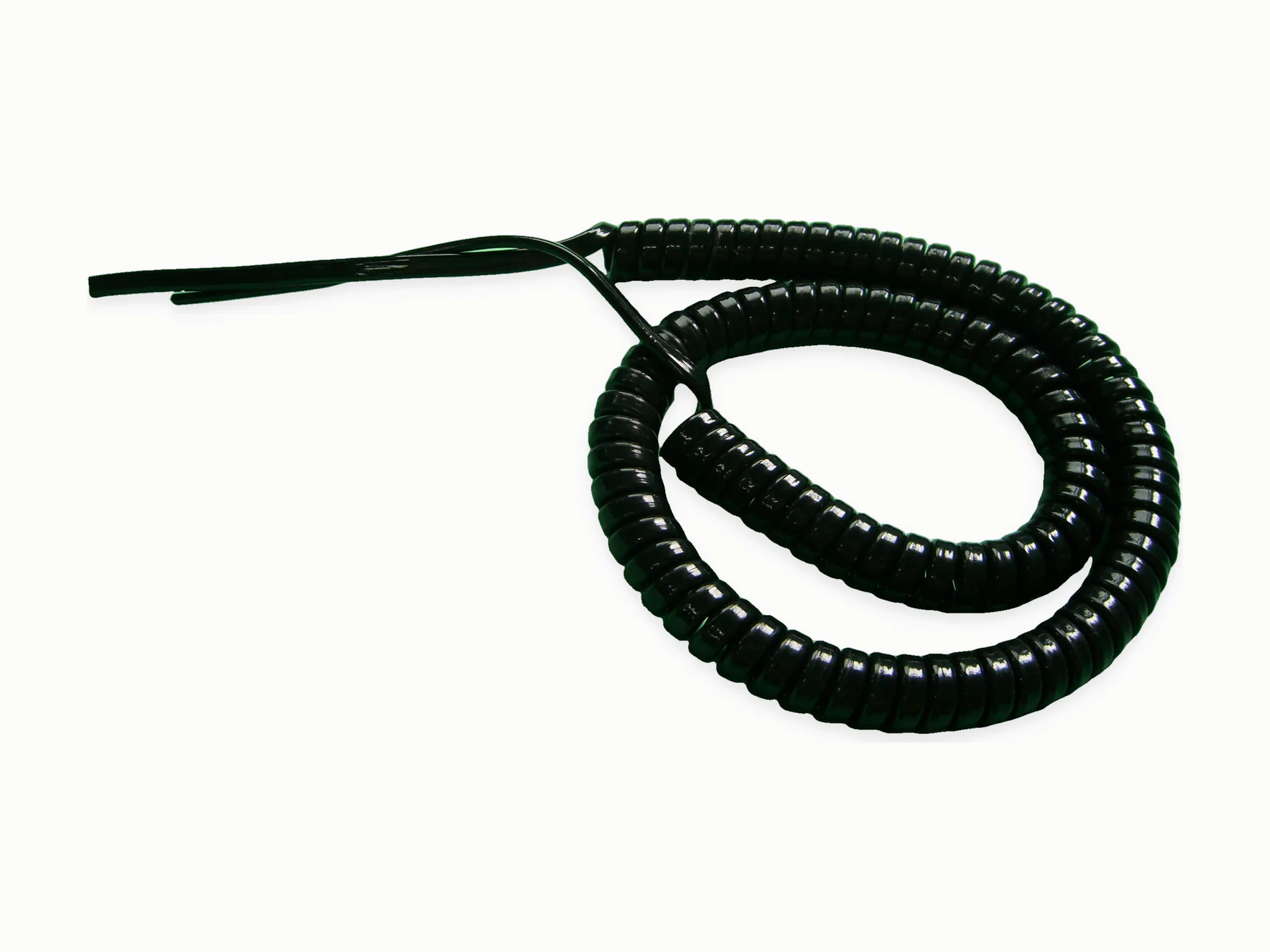

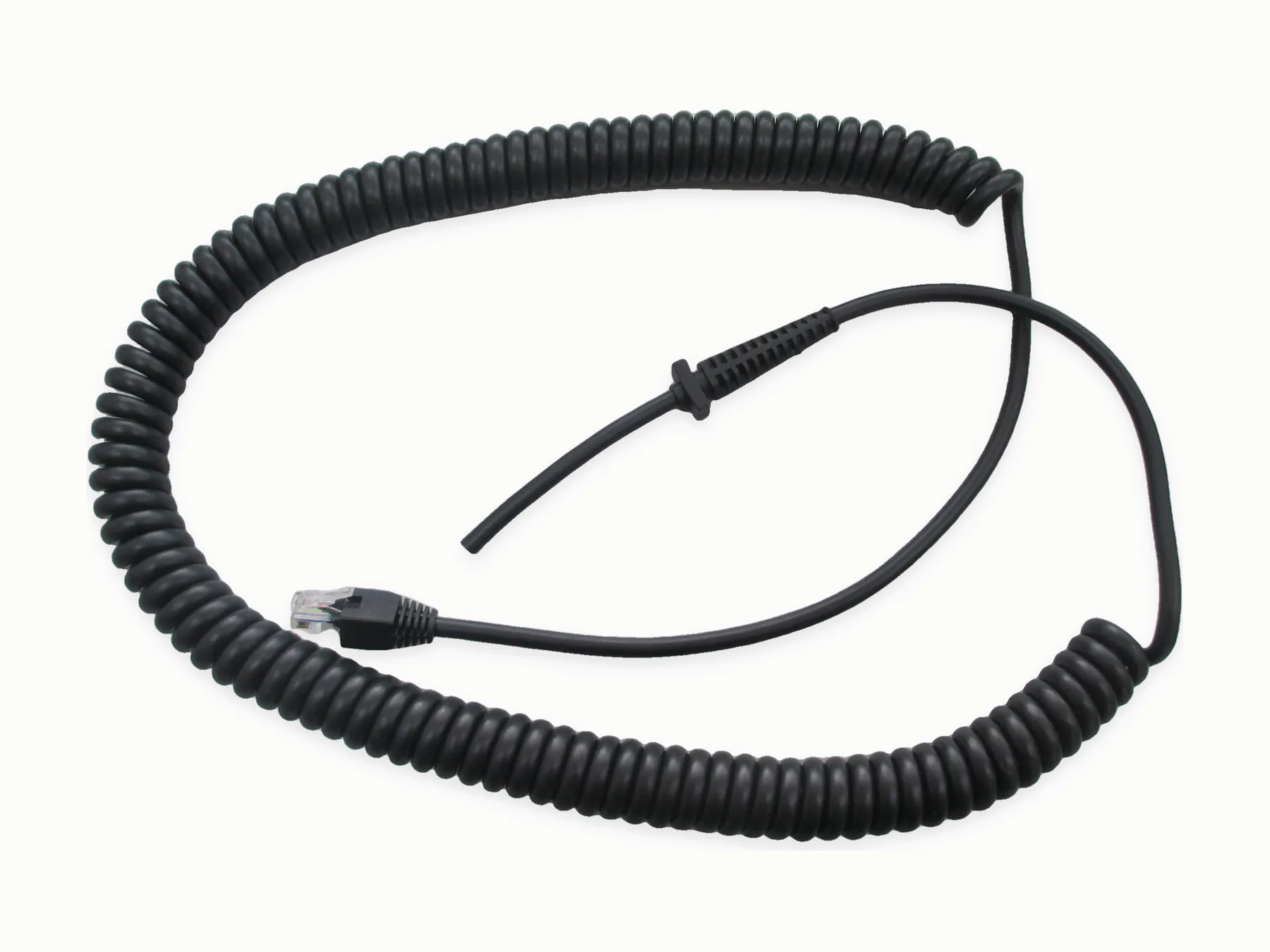

Ejemplos de cables en espiral
Solicitar presupuesto
Hable sobre el alcance y los requisitos de la espiral
Empiece por el alcance requerido, el entorno de uso, el espacio disponible y las conexiones conocidas. Añada longitud en reposo, dimensiones de la espiral, construcción del cable y comprobaciones de recuperación requeridas a medida que estén disponibles.
