Assemblages de câbles et faisceaux pour l’électronique de sécurité
Les équipements électroniques et de sécurité utilisent des assemblages de câbles et faisceaux compacts pour les caméras, le contrôle d’accès, les afficheurs, les adaptateurs, les capteurs et les connexions internes. L’application détermine le blindage, la protection extérieure, les étiquettes, le choix des connecteurs et les essais.
Demander un devisCâbles de caméra, de contrôle d’accès, d’affichage et de capteur
- Câbles sur mesure pour caméras, contrôle d’accès, afficheurs et adaptateurs
- Assemblages de câbles pour capteurs et commande
- Détails de blindage, de mise à la terre et de cheminement lorsque la qualité du signal est importante
- Choix de matériaux pour l’intérieur ou l’extérieur selon l’environnement de l’équipement
Cheminement compact, qualité du signal et exposition extérieure
- L’exposition extérieure aux UV, à la poussière et à l’eau influence la gaine, l’étanchéité et les choix d’essai
- Les objectifs de performance vidéo ou du signal nécessitent les critères d’essai demandés
- Le blindage et la mise à la terre doivent figurer sur le plan de câblage
- Les modifications de connecteur peuvent influencer l’accouplement et les documents

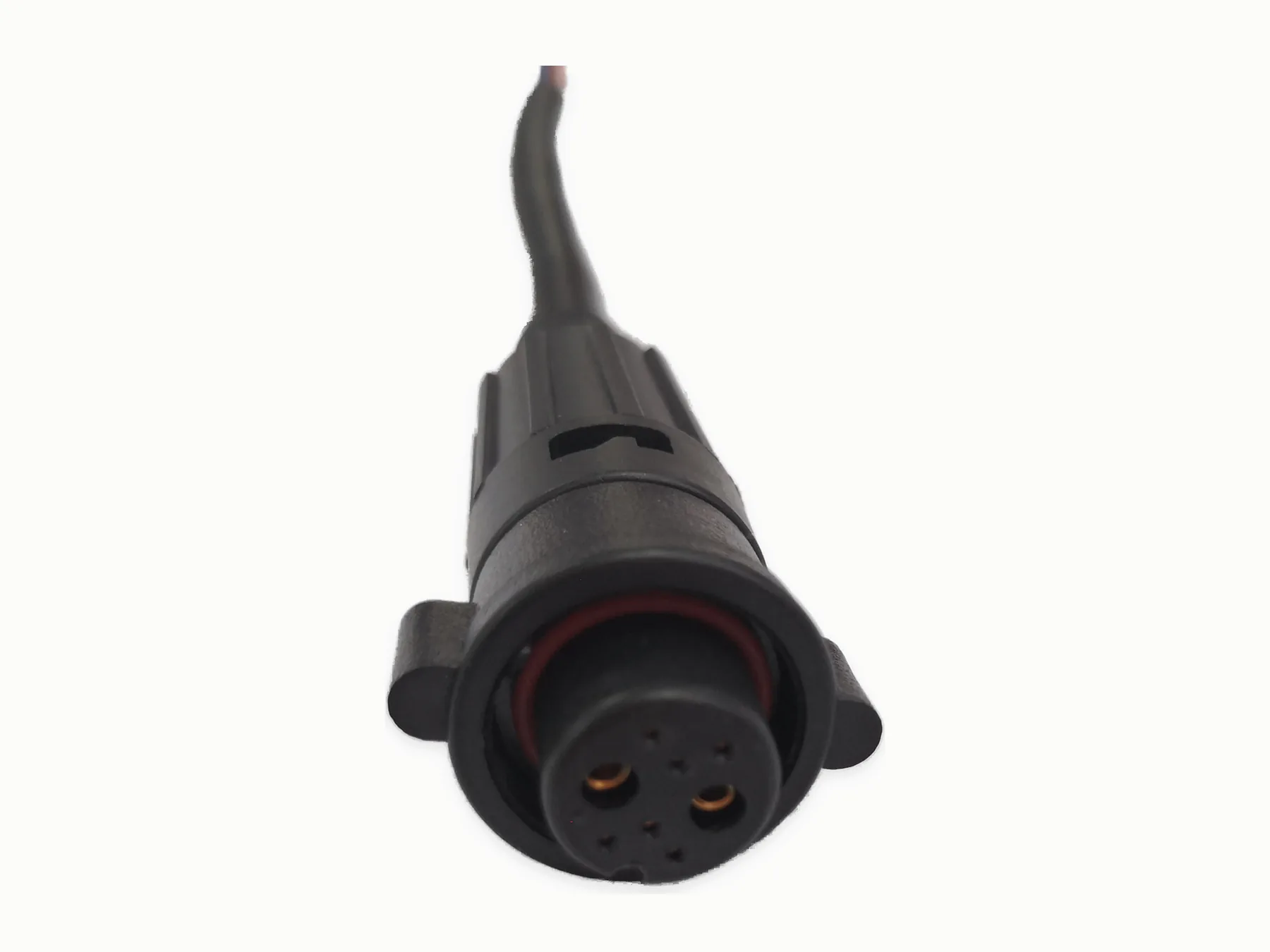

Éléments d’application visibles
Détails visibles de l’assemblage à préciser
Appuyez-vous sur les connecteurs, le cheminement, les dérivations et les sorties de câble visibles pour déterminer les points que le plan de l’équipement et le plan de contrôle doivent maîtriser.
Contrôles liés à l’application
Points de contrôle de l’assemblage
| Interface de l’assemblage | Installation intérieure ou extérieure |
|---|---|
| Cheminement et matériaux | Type de câble, blindage, connecteur et longueur |
| Conditions d’utilisation | Exigences de vidéo, de signal, d’alimentation et de mise à la terre |
| Essais et enregistrements | Essais de continuité, diélectriques, d’impédance ou fonctionnels |
Vérification
Données d’essai et d’enregistrement
- Contrôlez la continuité, la polarité, le signal, l’impédance ou la fonction indiquée. Utilisez le montage, les valeurs et les limites prescrits.
- Inspectez les terminaisons de blindage et de masse, l’orientation du connecteur et les étiquettes. Vérifiez également le cheminement installé.
- Conservez les valeurs mesurées, la référence du programme ou du dispositif d’essai et l’identité de l’échantillon. Le rapport doit aussi indiquer la décision finale.
Avant le chiffrage
Questions fréquentes sur l’application
Quelles données sont nécessaires pour une interconnexion d’équipement électronique ou de sécurité ?
Fournissez les interfaces de l’équipement, les références des connecteurs et le brochage. Décrivez la fonction de signal ou d’alimentation, le schéma de blindage et de masse, ainsi que le cheminement. Ajoutez la longueur, les étiquettes, les contrôles, la quantité et l’emballage.
Comment définir les contrôles du signal ?
Nommez la caractéristique contrôlée, la configuration d’essai, le dispositif d’essai et les valeurs avec leurs unités. Fixez les limites, la séquence et la fréquence ou l’échantillonnage. Précisez aussi le rapport attendu plutôt que de demander un contrôle fonctionnel générique.
Poursuivre l’examen
Ressources associées et périmètre de fabrication
Demander un devis
Envoyer le plan d’interface ou l’échantillon
Identifiez la fonction, les connecteurs, le cheminement du câble, le traitement du blindage ou de la mise à la terre, l’exposition extérieure et le contrôle de performance requis par l’équipement.
