Guida RFQ a schermatura e messa a terra dei cavi
La schermatura funziona come specificato solo quando costruzione del cavo, filo di drenaggio, terminazione sul connettore, punto di messa a terra e metodo di prova sono definiti insieme. L'RFQ deve mostrare dove lo schermo inizia, termina e viene collegato.
Pubblicato: Aggiornato:
Sintesi della decisione
I punti da portare nella decisione
- Definisci tipo e costruzione della schermatura, copertura, filo di drenaggio e terminazione a ciascuna estremità.
- Mostra dove lo schermo si collega a guscio, pin, telaio o PCB e dove resta isolato.
- Collega le prestazioni attese di segnale o rumore al metodo di prova dell'apparecchiatura, senza presumere che una costruzione schermata garantisca il risultato.
Contenuto della guida
- 1Risposta diretta
- 2Dati di schermatura
- 3Tabella RFQ
- 4Definire prestazioni e verifica
- 5Tabella delle terminazioni dello schermo
- 6Ambiguità frequenti nella messa a terra
Segui le sezioni in ordine, poi raccogli i punti aperti in un unico pacchetto controllato di produzione o approvvigionamento.
Risposta diretta
Un RFQ per cavo schermato deve definire tipo di schermo, obiettivo di copertura se specificato, filo di drenaggio, punto di messa a terra, terminazione sul connettore, guaina e metodo di prova. Documentare la terminazione dello schermo nel disegno o nella tabella di cablaggio.
Dati di schermatura
L'instradamento e l'interfaccia dell'apparecchiatura determinano quanti dati sulla schermatura sono necessari.

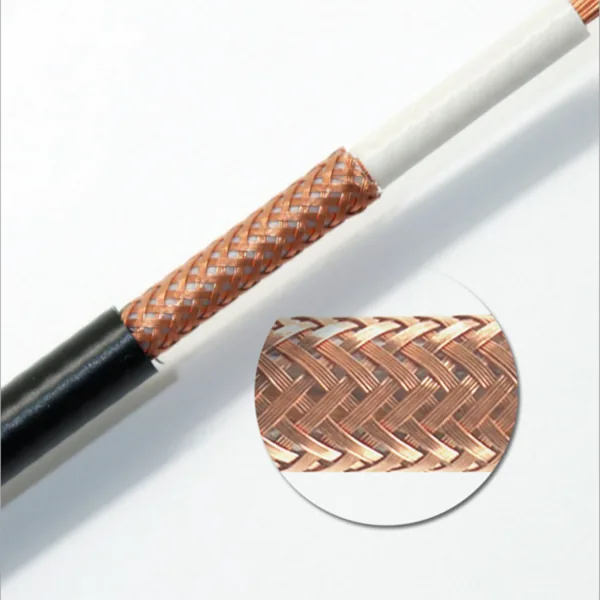

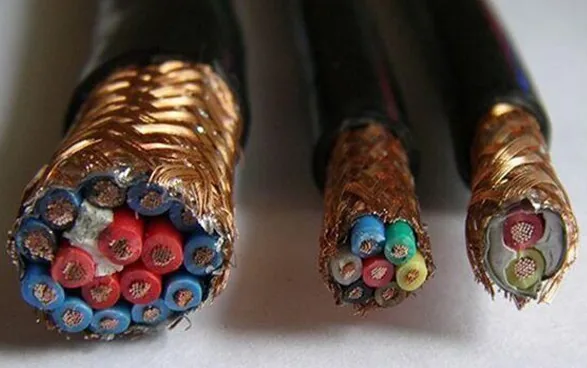

- Costruzione del cavo con dettagli di treccia, lamina, filo di drenaggio, separatore, riempitivo e guaina quando specificati.
- Pinout del connettore, collegamento del guscio, punto di terra, terminazione dello schermo a una o entrambe le estremità e note sulle etichette.
- Tipo di segnale, impedenza o aspettativa di basso rumore, continuità, prova funzionale, rigidità dielettrica o altro metodo di prova.
- Ambiente di instradamento, raggio di curvatura, movimento, temperatura, umidità, olio, raggi UV ed esigenze di imballaggio.
Tabella RFQ
Usare una riga per ogni cavo schermato o diramazione quando un cablaggio ha funzioni miste.
| Inizio/fine dello schermo | Dove inizia e termina lo schermo e se viene arretrato o proseguito. |
|---|---|
| Messa a terra | Punto di terra, guscio del connettore, terminazione del filo di drenaggio o requisito flottante. |
| Verifica | Metodo di continuità, resistenza, prova funzionale, impedenza o ispezione fornito dal progetto. |
Definire prestazioni e verifica
Indicare i requisiti EMC, di impedenza, certificazione o applicazione insieme a costruzione del cavo, piano di messa a terra, metodo di prova, limiti di accettazione e documenti richiesti.
Tabella delle terminazioni dello schermo
Descrivi ciascuna estremità in modo indipendente.
| Costruzione del cavo | Foglio, treccia, combinazione, filo di drenaggio, guaina ed eventuale requisito di copertura o sovrapposizione. |
|---|---|
| Estremità A | Guscio del connettore, pin, codino, telaio, isolamento o trattamento isolato. |
| Estremità B | Guscio del connettore, pin, codino, telaio, isolamento o trattamento isolato. |
| Verifica | Percorso di continuità, resistenza, isolamento, metodo di segnale o impedenza, attrezzatura e limiti. |
Ambiguità frequenti nella messa a terra
Un simbolo nello schema può non mostrare la terminazione fisica. Aggiungi sezioni o note operative per lunghezza di rifilatura della treccia, percorso del filo di drenaggio, contatto del guscio, lunghezza del codino, isolamento e punto di riferimento di ogni quota.
