Verbindungskabel

Kundenspezifische Verbindungskabel

Verbindungskabel verbinden festgelegte Punkte innerhalb von Geräten oder zwischen Unterbaugruppen. MTTJ fertigt D-sub-, Rundstecker-, Pigtail-, Klemmenblock- und andere zeichnungsbasierte Kabelkonfektionen mit festgelegter Pinbelegung, Schirmung, Kennzeichnung und Prüfung.

Zeichnungen oder Spezifikationen senden
Rote D-sub-Breakout-Kabelkonfektion auf einem grünen Fabrikboden

D-sub-Verbindungskabel für Geräte

Die Baugruppe verbindet festgelegte Gerätepunkte mit konfektionierten Enden. Pinbelegung, Kabellänge, Schirmung, Kennzeichnungen und Steckausrichtung sind die wesentlichen Fertigungsangaben.

Verbindungen zwischen Geräten und Unterbaugruppen

  • Geräteinterne Verbindungen
  • Steuerungs- und Anzeigeverbindungen
  • Sicherheits- und Elektronikgeräte
  • Haushalts- und Gastronomiegeräte
  • Verdrahtung von OEM-Unterbaugruppen

D-sub-, Rundstecker-, Pigtail- und Klemmenblockenden

  • Konfektionierte Kabelenden
  • Pigtails, D-sub-Steckverbinder, Rundsteckverbinder oder Klemmenblöcke
  • Prüfung geschirmter oder ungeschirmter Kabel
  • Kennzeichnungen und Leitungsmarkierer
  • Kundenspezifische Längen und Verpackung

Auswahl von Kabel, Steckverbinder, Schirm und Kennzeichnung

  • PVC
  • PU / TPU
  • TPE
  • Festgelegte geschirmte oder ungeschirmte Kabel
  • Festgelegte Steckverbinder

Verbindungsgrundlage

Pinbelegung und Gegenstellen vor der Länge festlegen

Die Zeichnung sollte beide Verbindungspunkte, Steckverbinder-Artikelnummern, Pinbelegung, Kabeltyp, Länge, Schirmung, Etikettenpositionen und erforderliche Prüfungen angeben.

KabelfunktionDie Zeichnung sollte den Einsatz für Leistung, Signal, Daten oder Steuerung kennzeichnen.
SteckverbindertypArtikelnummern der Steckverbinder oder akzeptierte Alternativen legen die Gegenstelle fest.
SchirmungSchirmgeflecht, Folie, Beidraht und Erdungspunkte sollten in Zeichnung oder Schaltplan dargestellt sein.
KabelführungLänge, Biegebereich, Zugentlastung und Kennzeichnungen bestimmen die Ausführung des Verbindungskabels.
PrüfungDurchgangs-, Polaritäts- und Funktionsprüfungen folgen Anwendung und bereitgestellter Prüfmethode.

Beispiele

Produkt- und Prozessbeispiele

Die Beispiele zeigen sichtbare Merkmale der Baugruppen. Angebotserstellung und Produktionsplanung richten sich nach der mit der Anfrage bereitgestellten Zeichnung sowie den Materialangaben, Prüfvorgaben und Aufzeichnungen.

Flachbandkabel mit IDC-ähnlichem Steckverbinder auf einer hellen Arbeitsfläche
Beispiel einer kundenspezifischen KabelkonfektionFlachkabelbeispiele zeigen, warum Kabeltyp, Steckverbinderausführung, Aderraster, Zugentlastung und sichtbare Kennzeichnungen vor der Angebotskalkulation geprüft werden sollten.

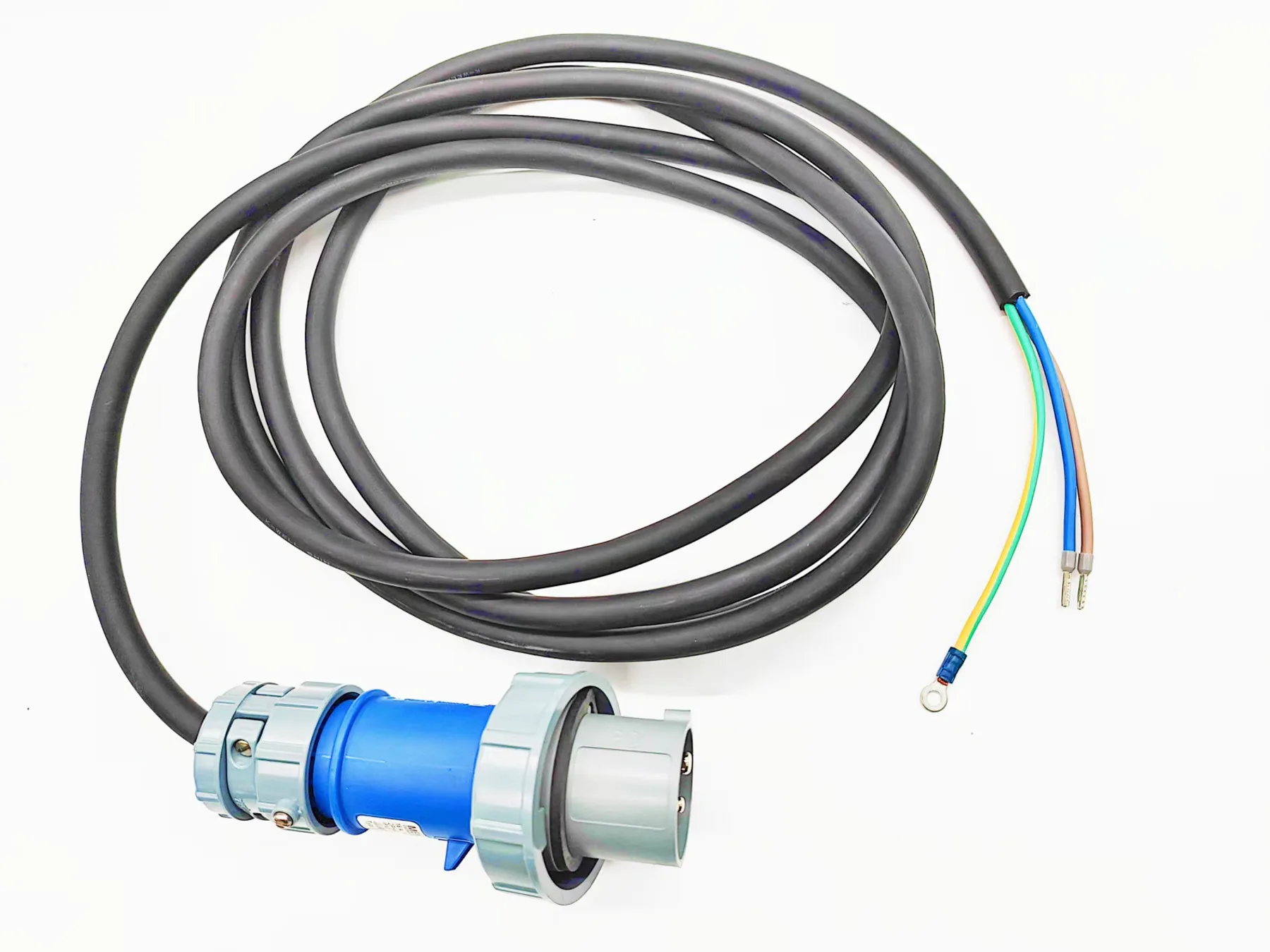

Graue Kabelkonfektion mit Rundsteckverbinder und freien Leiterenden
Muster einer konfektionierten BaugruppeKonfektionierte Muster helfen beim Vergleich von Kabelverlegung, Endbearbeitung und Prüfpunkten für den ersten Aufbau.
Gestanzte Metallkontakte am Trägerstreifen auf hellem Hintergrund
Gestanzte Kontakte am TrägerstreifenKontaktfamilie und Lieferform am Trägerstreifen unterstützen die Abstimmung von Crimpdaten, Leiterquerschnitt, Auszugskraftprüfung und Sichtkriterien.

Kabel vorbereiten, kontaktieren, kennzeichnen und montieren

  1. 1Leitungen schneiden
  2. 2Leitungen abisolieren
  3. 3Kontakte crimpen
  4. 4Löten
  5. 5Koaxialkabel abisolieren
  6. 6Elektrische Prüfung

Steckpassung, Pinbelegung, Durchgang und Schirmanschluss

  • Pinbelegung, Durchgang, Polarität und Steckpassung zwischen den benannten Geräteanschlusspunkten prüfen.
  • Kabellänge, Position der Kennzeichnungen, Schirmanschluss und Zugentlastung mit der Zeichnung abgleichen.
  • Funktions-, Hochspannungs-, Impedanz- oder Signalprüfungen durchführen, wenn Methode und Grenzwerte bereitgestellt sind.

Signalverhalten, festgelegte Teile und Aufzeichnungen

Anforderungen an Schirmung, Erdung oder Signalintegrität

Substitution festgelegter Steckverbinder

Außen-, UV-, Öl- oder Biegebeanspruchung

Horizontal spritzgegossene Gehäuse, die horizontale Spritzgießmaschinen erfordern

PCB-Baugruppen / Leiterplatten

Beschaffung festgelegter Stecker, Steckverbinder oder Komponenten

Für die Angebotserstellung

Verbindungspunkte und Pinbelegung darstellen

  • Anschlusspunkte, Steckverbinder-Artikelnummern, Pinbelegung und Kabeltyp
  • Länge, Schirmungs- oder Erdungskonzept, Kennzeichnungsregeln und Einsatzumgebung
  • Durchgangs-, Funktions-, Impedanz- oder andere Prüfmethode, falls erforderlich

Angebot anfragen

Zeichnungen der Verbindungskabel senden

Nennen Sie Gegenstecker, Pinbelegung, Kabelaufbau, Länge, Schirmung und jede an das Gerät gebundene Funktionsprüfung.
