Kabelkonstruktionen und Formteile
Vierarmiges Formteil
Vier schwarze Formarme mit runden Metalleinsätzen sind als zusammengehöriger Bauteilsatz angeordnet.
- Markt / Einsatzkontext
- Projektspezifisch
- Geräteseite
- Runde Metalleinsätze
Kundenspezifische Kabel und Formtechnik
Kundenspezifische Kabelkonstruktionen und Spritzgussteile
MTTJ verbindet Kabelvorbereitung, Anschlussarbeiten, das Umspritzen von Einlegeteilen und die Fertigung von Spritzgussteilen für kundenspezifische Konstruktionen nach Zeichnung oder Muster. Das Produktprogramm umfasst umspritzte Einlegeteile, Zugentlastungen, Kabelausgänge, Abzweige und fertige Kabelkonfektionen.
Zeichnungen oder Spezifikationen senden
Umspritzte Zugentlastung am Steckeraustritt
Der umspritzte Bereich führt den Kabelaustritt und verteilt die Biegebelastung weg von der Kontaktierung. Steckergehäuse und Kabeldurchmesser beeinflussen ebenfalls den Werkzeughohlraum.
Steckeraustritte, Abzweige und Kabelanschläge
- Industrieautomation
- Steuerungen gewerblicher Geräte
- Sicherheits- und Elektronikgeräte
- Sonden- und Sensorkabel
- Verbindungskabel mit geformter Zugentlastung
Form, Härte, Farbe und Kennzeichnung
- Steckerzugentlastung
- Kabelabzweige
- Y- und T-Verbindungen
- Kabelanschläge
- Dichtungen und Durchführungen bei bemaßter Zeichnung und Validierungsmethode
- Kundenspezifische Farbe und Kennzeichnung
Formmassen und Kabelverträglichkeit
- PVC
- PU / TPU
- TPE
- TPEE
- TPV
- Silikon
Umspritzgeometrie
Bauraum zeichnen, bevor das Werkzeug gewählt wird
Die Zeichnung sollte Steckverbinder, Austrittswinkel, Umspritzkontur, Kabeldurchmesser und alle Dichtflächen zeigen. Materialhärte und Kennzeichnung können anschließend auf die Form abgestimmt werden.
| Umspritzgeometrie | Zeichnung, Steckergröße, Austrittswinkel und Zugentlastungslänge bestimmen die Kontur. |
|---|---|
| Materialhärte | Flexibilität, Dichtziel, Handhabung und Temperatur bestimmen die Auswahl der Materialhärte. |
| Werkzeug | Neue Geometrie kann vor einem Produktionsangebot ein Prototypenwerkzeug benötigen. |
| Farbe und Kennzeichnung | Farbe, Logo und Markierung gehören in Zeichnung oder Kennzeichnungsvorgabe. |
| Umgebungsbeanspruchung | Feuchtigkeit, Staub, Biegung, Vibration und Temperatur bestimmen den Validierungsbedarf. |
Produktprogramm
Kundenspezifische Kabelkonstruktionen und Spritzgussteile
Die Galerie verbindet fertige Kabelkonstruktionen mit Beispielen geformter Komponenten. Nutzen Sie die nächstliegende sichtbare Geometrie als Ausgangspunkt für die Abstimmung zu Einlegeteilen, Kabelausgängen, Abzweigen, Werkstoffen, Werkzeugen und Prüfpunkten.
Kabelkonstruktionen und Formteile
Geformtes Griffbauteil

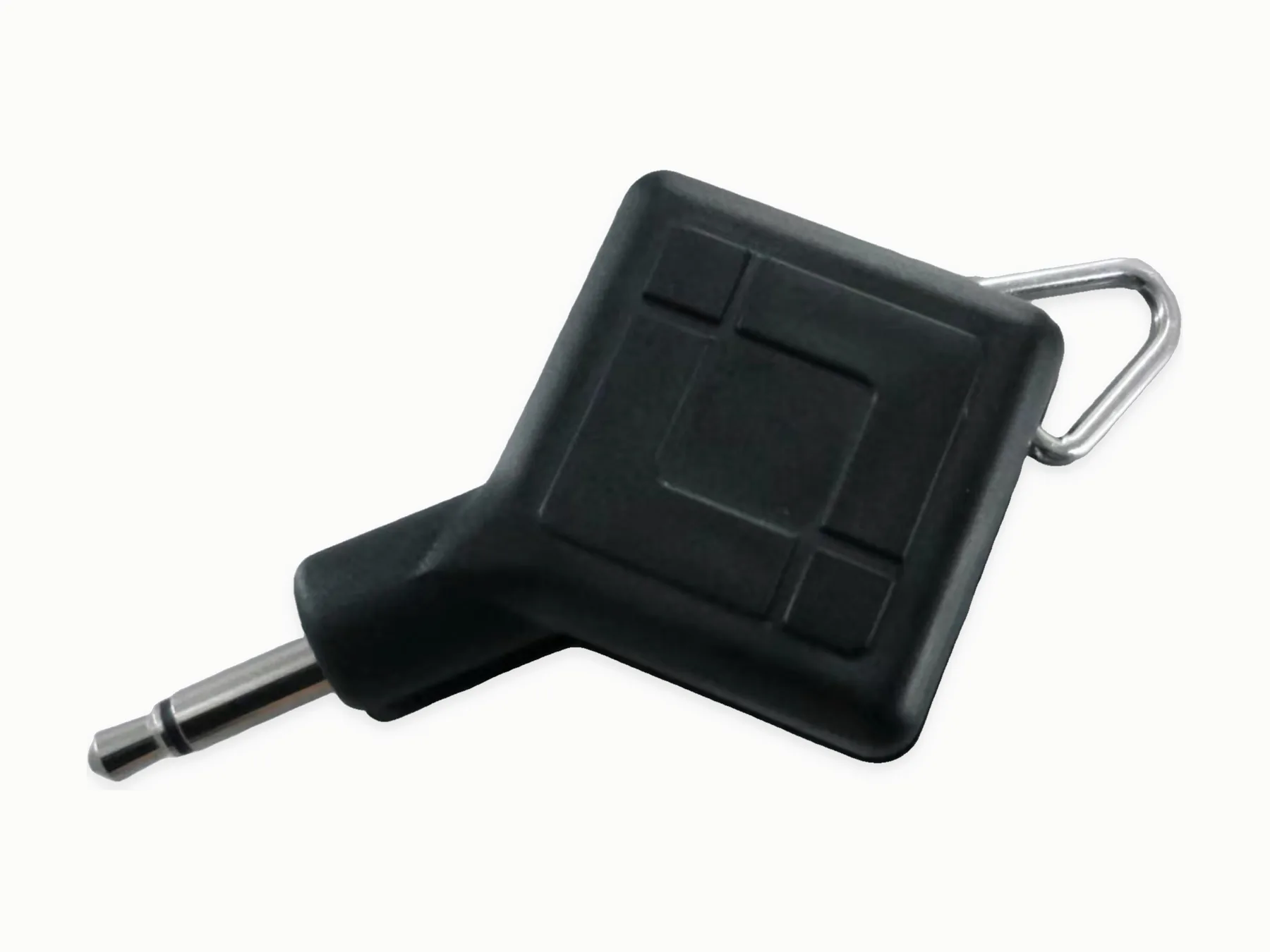

Schwarzes geformtes Griffbauteil mit Metallschaft und Öse zur Abstimmung von Einlegeteil und Bauraum.
- Markt / Einsatzkontext
- Projektspezifisch
- Geräteseite
- Metallschaft und Öse
Kabelkonstruktionen und Formteile
Leitung mit geformtem Ringbauteil
Graue Kabelkonfektion, die durch ein rundes grünes Bauteil geführt ist; die vorbereiteten Enden sind sichtbar.
- Markt / Einsatzkontext
- Projektspezifisch
- Geräteseite
- Vorbereitete Kabelenden
Kabelkonstruktionen und Formteile
Umspritzter Zwei-Leitungs-Abzweig

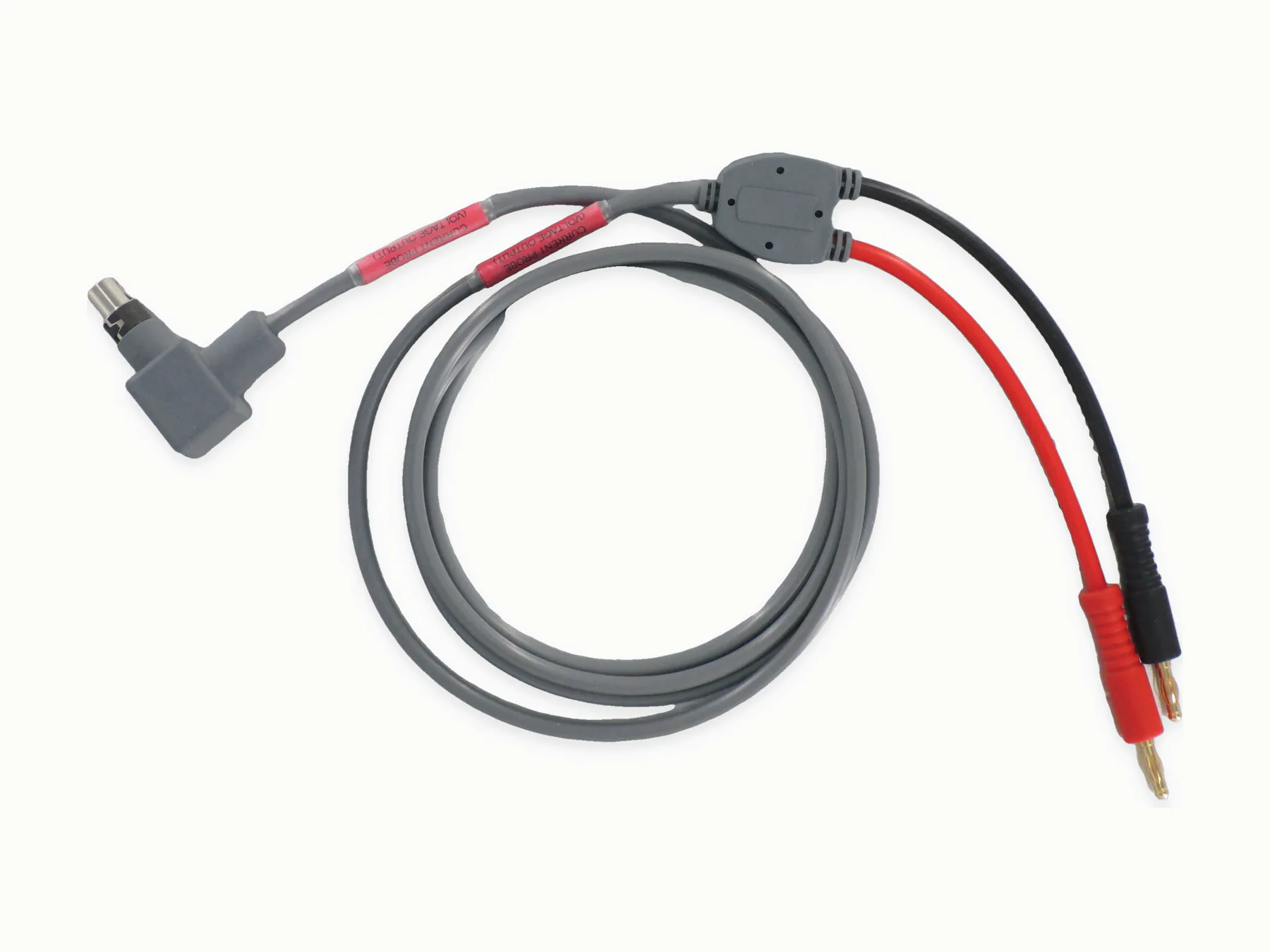

Graue und rote Leitungen treffen in einem schwarzen umspritzten Abzweig zusammen; mehrere Endausführungen sind sichtbar.
- Markt / Einsatzkontext
- Projektspezifisch
- Geräteseite
- Steckerkonfektionierte Leitungen
Kabelkonstruktionen und Formteile
Mustersatz mit Modularsteckern

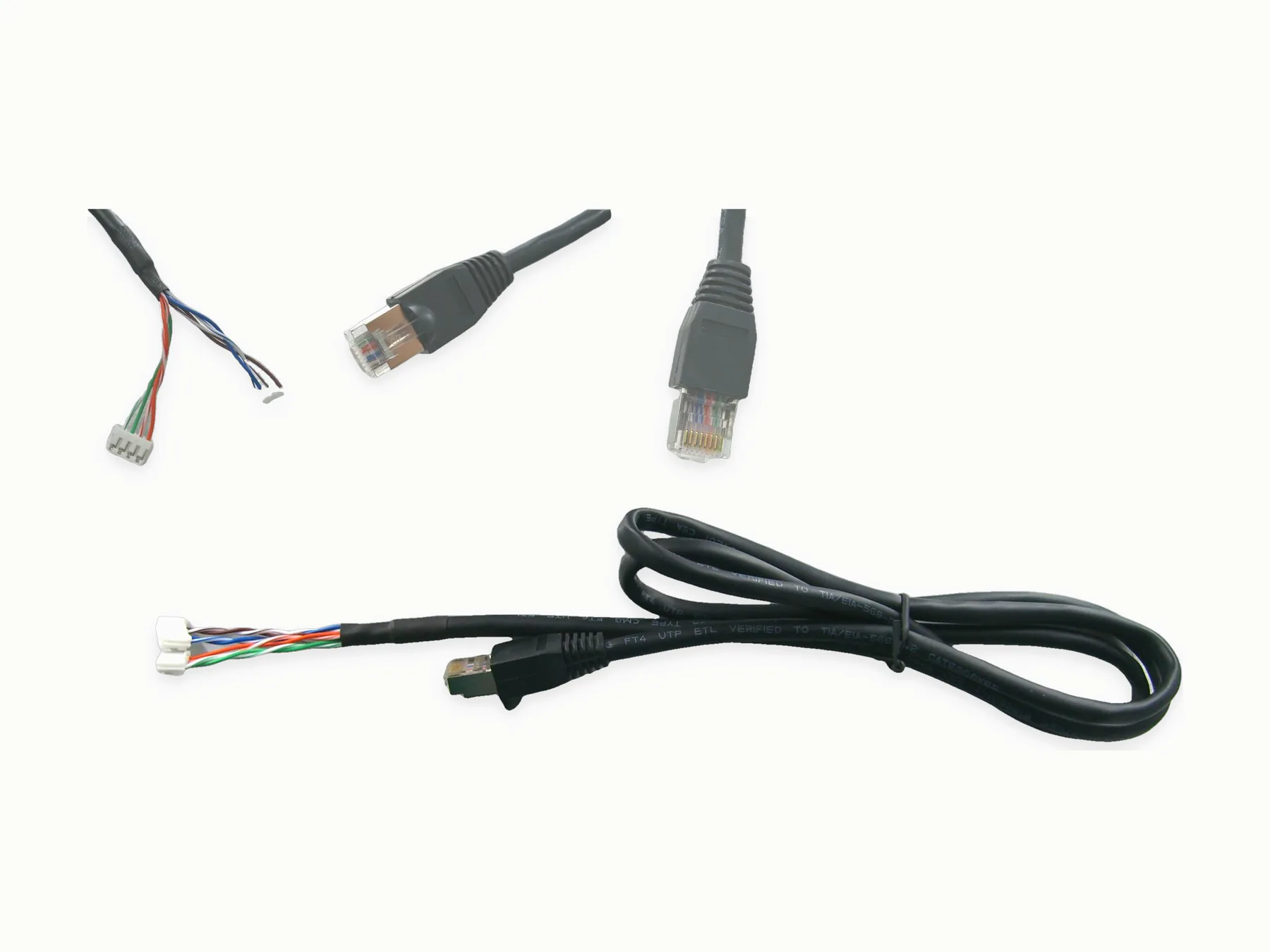

Kabelmustersatz mit Modularsteckern, geformten Zugentlastungen und vorbereiteten Adern.
- Markt / Einsatzkontext
- Projektspezifisch
- Geräteseite
- Modularstecker und vorbereitete Adern
Kabelkonstruktionen und Formteile
Audioleitung mit geformtem Abzweig

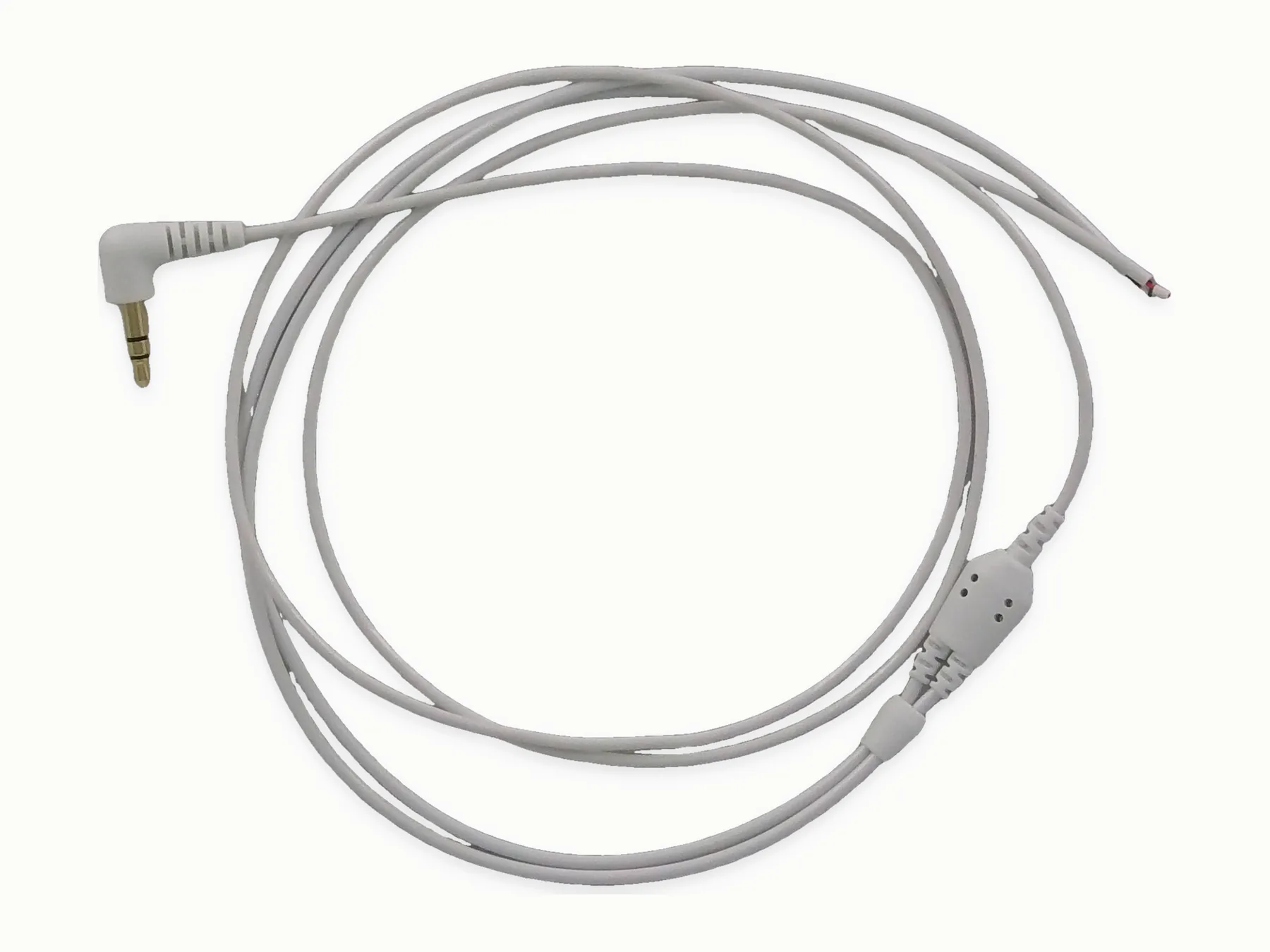

Graue Kabelleitung mit abgewinkeltem Audiostecker, umspritztem Abzweig und vorbereiteten Aderenden.
- Markt / Einsatzkontext
- Projektspezifisch
- Geräteseite
- Abgewinkelter Audiostecker
Kabelkonstruktionen und Formteile
Geformte Zugentlastung
Schwarzes geripptes Formteil mit sichtbarem Zugentlastungsprofil und der Geometrie des Kabelausgangs.
- Markt / Einsatzkontext
- Projektspezifisch
- Geräteseite
- Kabelausgangstülle
Kabelkonstruktionen und Formteile
Mehrfach verzweigte Steckverbinderleitung

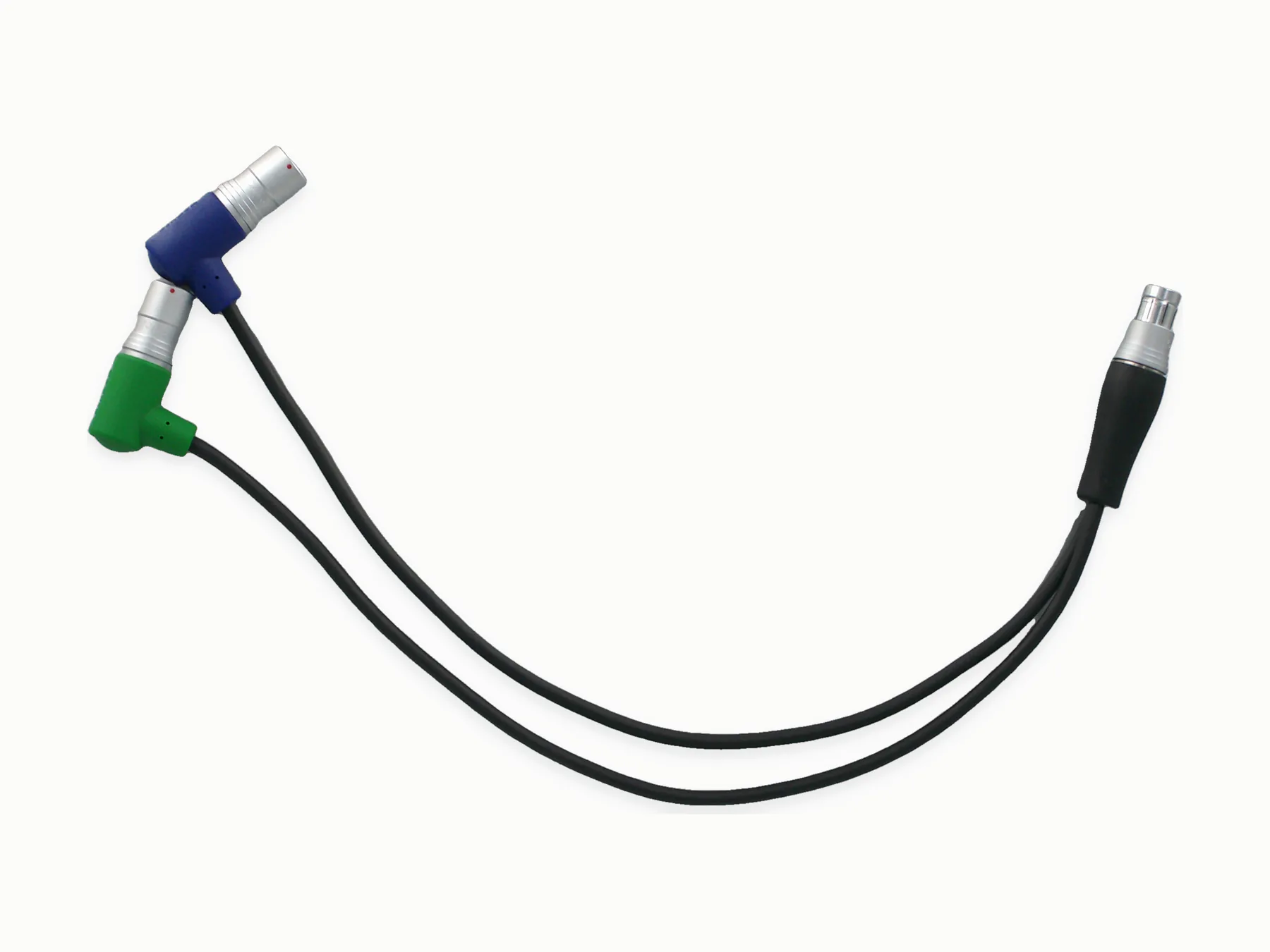

Schwarze mehrfach verzweigte Leitung mit blauen, grünen und schwarzen Steckverbinderenden und sichtbarer Leitungsführung der Abzweige.
- Markt / Einsatzkontext
- Projektspezifisch
- Geräteseite
- Abgewinkelte Steckverbinderenden
Einlegeteile vorbereiten, umspritzen und entgraten
- 1Leitungen schneiden
- 2Leitungen abisolieren
- 3Kontakte crimpen
- 4Löten
- 5Vertikales Umspritzen / Insert-Molding
- 6Elektrische Prüfung
Verdrahtung, Abmessungen, Oberfläche und festgelegte Dichtheitsprüfungen
- Kontur, Kabelaustritt, Grat, Oberfläche, Farbe und Kennzeichnung mit Zeichnung oder Muster abgleichen.
- Nach Formen und Entgraten Durchgang, Polarität und Steckersitz prüfen.
- Dicht-, Zug- oder Validierungsprüfung bei bereitgestelltem Ziel, Vorrichtung und Grenzwert durchführen.
Neue Werkzeuge, unterschiedliche Durchmesser und Dichtziele
Dicht-, IP-, Luftdichtheits- oder Wasserschutzziele
3D-Umspritzgeometrie und Materialhärte
Unterschiedliche Kabeldurchmesser in derselben Kavität
Horizontal spritzgegossene Gehäuse, die horizontale Spritzgießmaschinen erfordern
PCB-Baugruppen / Leiterplatten
Beschaffung festgelegter Stecker, Steckverbinder oder Komponenten
Für die Angebotserstellung
Eine Zeichnung oder 3D-Ansicht ist hilfreicher als eine lange Beschreibung
- Steckverbinder-Artikelnummern mit Zeichnung, Muster, Skizze oder 3D-Geometrie
- Kabelaustritt, Kontur, Härte, Farbe und Kennzeichnung
- Validierungsziel für Zugentlastung, Dichtung, Zugkraft oder Haltbarkeit, sofern erforderlich
Prüfung fortsetzen
Zugehörige Ressourcen und Fertigungsbereiche
Angebot anfragen
Umspritzgeometrie senden
Geben Sie Steckverbinder und Kabel, Austrittsrichtung, bevorzugtes Material sowie ein etwaiges Zugkraft- oder Dichtziel an. Das Werkzeug kann dann gegen die Form geprüft werden.
