Sonden- und Steckverbinderanordnungen

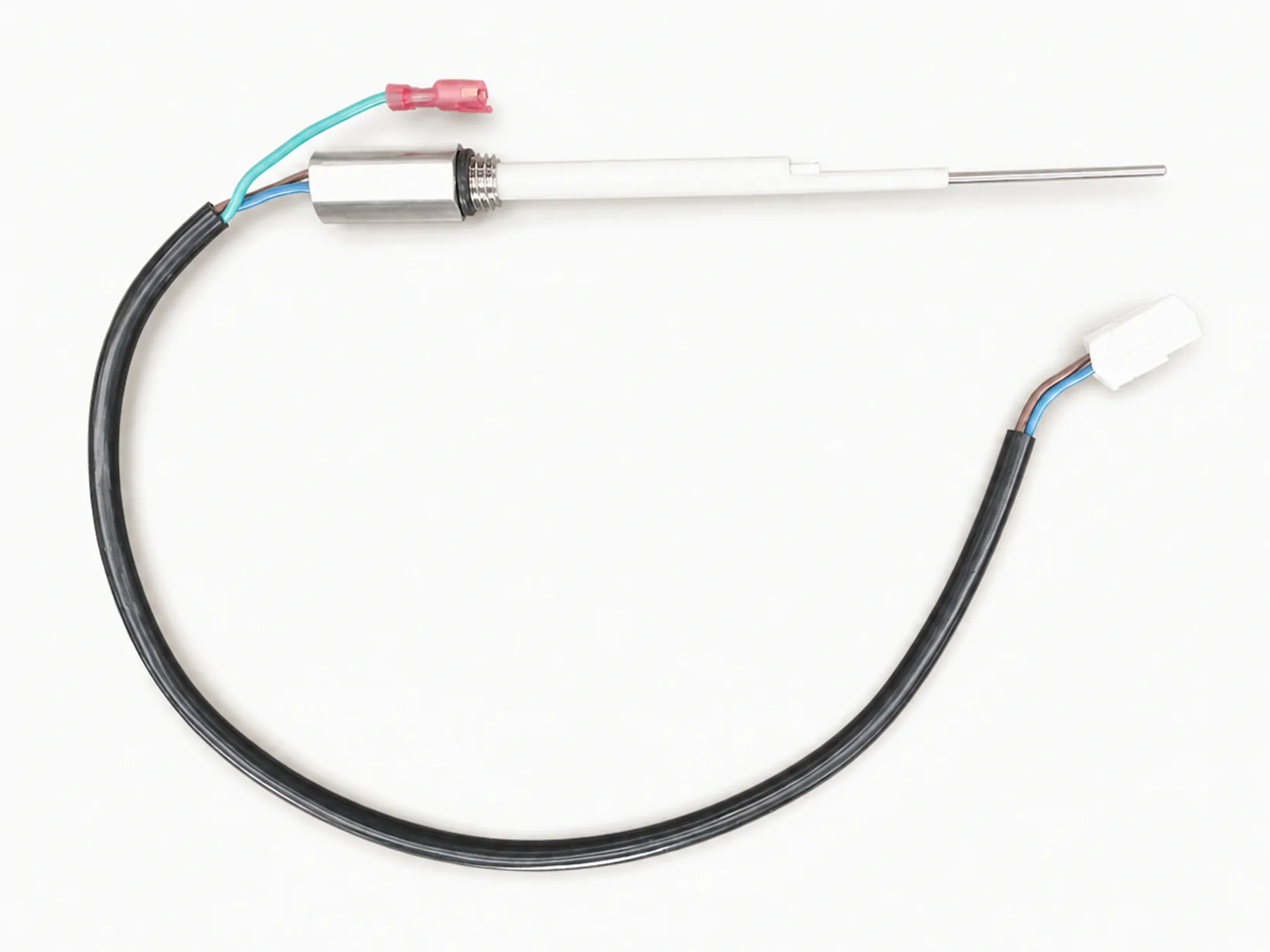

Sondenleitung mit rotem Anschlusskontakt
Sondenleitung mit Metallsonde, rotem Anschlusskontakt und einem zweiten vorbereiteten Aderende.
- Markt / Einsatzkontext
- Getränketechnik
- Geräteseite
- Vorbereitetes Aderende
Kabel für Wasserstandssonden
Kabelbaugruppen mit Wasserstandssonden für Getränkemaschinen
MTTJ fertigt Kabelbaugruppen mit Wasserstandssonden für Getränkemaschinen nach Gerätezeichnung und vorgegebener Erfassungsmethode. Sondenwerkstoff und -abmessungen, Leitungsführung, Steckverbinderschnittstelle, Reinigungsumgebung, elektrische Prüfungen und Einbaugrenzen werden als zusammengehöriges Baugruppenpaket behandelt.
Zeichnungen oder Spezifikationen senden
Kabelbaugruppe mit Wasserstandssonde
Das Produktbild zeigt ein schwarzes Kabel, einen weißen Steckverbinder, einen Metallkörper und zwei Sondenabschnitte. Die Einbauzeichnung legt Sondenposition, Leitungsführung, Steckverbinderschnittstelle und Erfassungsmethode fest.
Wasserstandserfassung in Getränkemaschinen
- Wasserstandserfassung in Getränkemaschinen
- Gewerbliche Getränkeausgabegeräte
- Füllstandserkennung in Behältern und Tanks
- Sondenanschlüsse für Foodservice-Geräte
Sonde, Steckverbinder, Leitungsführung und Erfassungsschnittstelle
- Prüfung rauscharmer Signalkabel
- Schirmungs- und Erdungsanforderungen
- Runde oder festgelegte Steckverbinder
- Umspritzte Zugentlastung nach Vorgabe
- Materialprüfung für Reinigung oder Umgebungsbeanspruchung
Werkstoffe für Sonde, Kabel und Reinigungsumgebung
- PVC, PE, PU / TPU, TPE, PTFE oder Silikon, wenn der Projektaufbau diese Materialien vorgibt
- Geschirmte oder umhüllte Kabelaufbauten nach Vorgabe
- Festgelegte Steckverbinder
Sondeneinbau
Sondengeometrie und Erfassungsmethode gemeinsam festlegen
Sondenwerkstoff und -abmessungen, Einbauposition, Leitungsaufbau, Steckverbinderschnittstelle, Betriebsflüssigkeit, Reinigungsbedingungen und Annahmegrenzen bestimmen die Baugruppe und das Prüfverfahren.
| Signalanforderungen | Impedanz, Schirmung, Erdung und Anforderungen an geringes Rauschen sollten aus der festgelegten Prüfmethode hervorgehen. |
|---|---|
| Steckerschnittstelle | Artikelnummern der Steckverbinder und Angaben zur Gegenstelle legen die Schnittstelle fest. |
| Materialanforderungen | Anforderungen an Reinigung, Abwischen, Temperatur oder Körperkontakt sollten Material und Dokumentart benennen. |
| Biegebeanspruchung | Wiederholtes Biegen oder die Führung an Handgeräten sollte in den Einbauhinweisen beschrieben werden. |
| Prüfung | Durchgangs-, Hochspannungs-, Impedanz- oder Funktionsprüfungen folgen dem bereitgestellten Verfahren. |
Produktprogramm
Kabelbaugruppen mit Wasserstandssonden für Getränkemaschinen
Drei Konfigurationen zeigen Metallsondenkörper, Sondenspitzen, Leitungsführungen, Steckverbinder und vorbereitete Enden, wie sie in Baugruppen zur Wasserstandserfassung in Getränkemaschinen eingesetzt werden.
Sonden- und Steckverbinderanordnungen

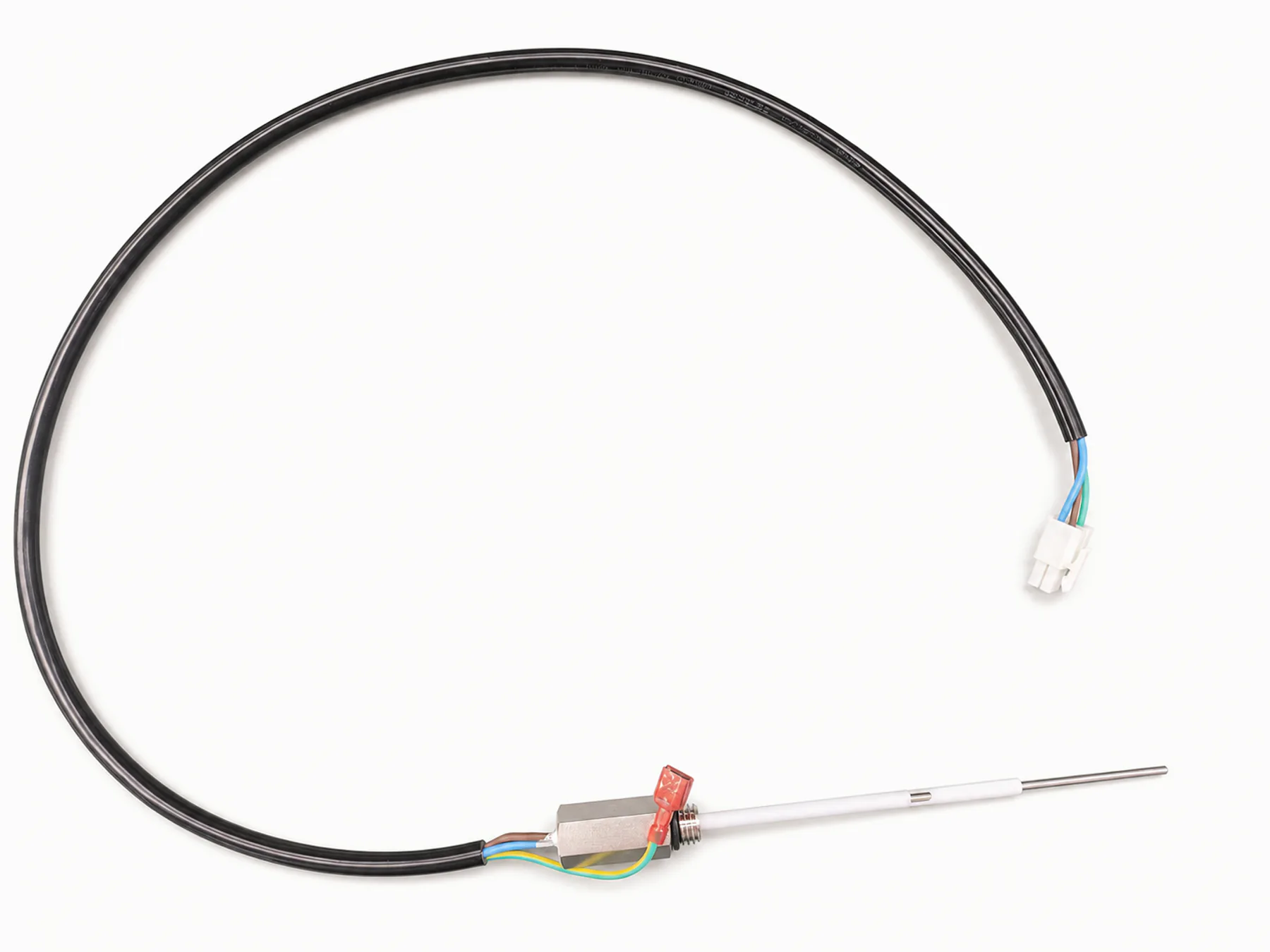

Lange Sondenleitung mit Steckverbinder
Lange schwarze Sondenleitung mit weißem Steckverbinder, Metallkörper und sichtbarer Sondenspitze.
- Markt / Einsatzkontext
- Getränketechnik
- Geräteseite
- Weißer Steckverbinder
Sondenvorbereitung, Kabelanschluss, Steckverbindermontage und Inspektion
- 1Leitungen schneiden
- 2Leitungen abisolieren
- 3Koaxialkabel abisolieren
- 4Kontakte crimpen
- 5Löten
- 6Elektrische Prüfung
Verdrahtung, Isolierung, Sondenzustand und spezifizierte Erfassungsprüfungen
- Durchgang, Pinbelegung, Steckverbinderorientierung, Sondenabmessungen und Leitungsführung werden anhand der Getränkemaschinenzeichnung geprüft.
- Das bereitgestellte Verfahren zur Wasserstandserfassung sowie Isolations-, Hi-Pot- oder Funktionsprüfungen werden durchgeführt, wenn Prüfvorrichtung und Annahmegrenzen festgelegt sind.
- Sondenkörper, Kabelmantel, Zugentlastung, Steckverbinder und reinigungsbezogene Werkstoffhinweise werden vor dem Verpacken geprüft.
Reinigungsumgebung, Einbaugrenzen und Annahmekriterien
Sondenwerkstoff, Abmessungen, Einbauposition und Erfassungsmethode
Bedingungen für Flüssigkeitskontakt, Reinigung, Temperatur und Leitungsführung
Spezifizierte Steckverbinderschnittstelle und Funktionsprüfverfahren
Horizontal spritzgegossene Gehäuse, die horizontale Spritzgießmaschinen erfordern
PCB-Baugruppen / Leiterplatten
Beschaffung festgelegter Stecker, Steckverbinder oder Komponenten
Für die Angebotserstellung
Sondeneinbau, Erfassungsmethode und Steckverbinderschnittstelle darstellen
- Einbauzeichnung der Getränkemaschine, Sondenabmessungen und -werkstoff, Steckverbinderschnittstelle, Pinbelegung und Leitungsaufbau
- Verfahren zur Wasserstandserfassung, Prüfvorrichtung, Annahmegrenzen, Betriebsflüssigkeit, Temperatur und Reinigungsbedingungen
- Menge, Verpackung, Kennzeichnungen, Bestimmungsort und erforderliche Werkstoff- oder Prüfunterlagen
Prüfung fortsetzen
Zugehörige Ressourcen und Fertigungsbereiche
Angebot anfragen
Angaben zur Wasserstandssonde senden
Fügen Sie die Einbauzeichnung, Sondenwerkstoff und -abmessungen, Leitungsaufbau, Steckverbinder und Pinbelegung, Erfassungsmethode, Reinigungsbedingungen, Menge und erforderliche Unterlagen bei.
