Konstruktionsleitfaden für Kabelkonfektionen bei Umgebungsbeanspruchung
Umgebungsbeanspruchungen sollten praktisch beschrieben werden: Öl, Feuchtigkeit, UV, Abrieb, Temperatur, Vibration, Biegung, Reinigung, Abdichtung, Biegeradius und Prüfkriterien. Materialien und Validierung sollten diesen Bedingungen folgen.
Veröffentlicht: Aktualisiert:
Entscheidung im Überblick
Diese Punkte gehören in die Entscheidung
- Beschreiben Sie tatsächliche Exposition, Dauer, Temperatur, Bewegung und installierte Verlegung.
- Ordnen Sie jede Exposition der Material-, Geometrie-, Dichtungs-, Schutz- oder Prüfentscheidung zu, die sie verändert.
- Verwenden Sie für wasserdicht, ölbeständig, outdoor, hochflexibel und ähnliche Begriffe ein benanntes Verfahren mit Grenzwert.
Inhalt dieses Leitfadens
- 1Direkte Antwort
- 2Checkliste der Beanspruchungen
- 3Tabelle zu Material und Prüfung
- 4Einsatz- und Leistungsbegriffe festlegen
- 5Tabelle von Exposition zu Entscheidung
- 6Leistungsbegriffe nicht ohne Bedingungen verwenden
Arbeiten Sie die Abschnitte nacheinander durch und führen Sie offene Punkte in einem dokumentierten Fertigungs- oder Beschaffungspaket zusammen.
Direkte Antwort
Beschreiben Sie Beanspruchung, erwartete Dauer, Einbauweg, Biege- oder Bewegungsprofil, Materialpräferenz, Dichtungsziel und Prüfverfahren, bevor Sie einen Aufbau für die Kabelkonfektion auswählen.
Checkliste der Beanspruchungen
Verwenden Sie reale Betriebsbedingungen statt pauschaler Bezeichnungen.
- Feuchtigkeit, Regen, Reinigung, Öl, Chemikalien, Staub, UV, Abrieb, Temperatur oder Außeneinsatz.

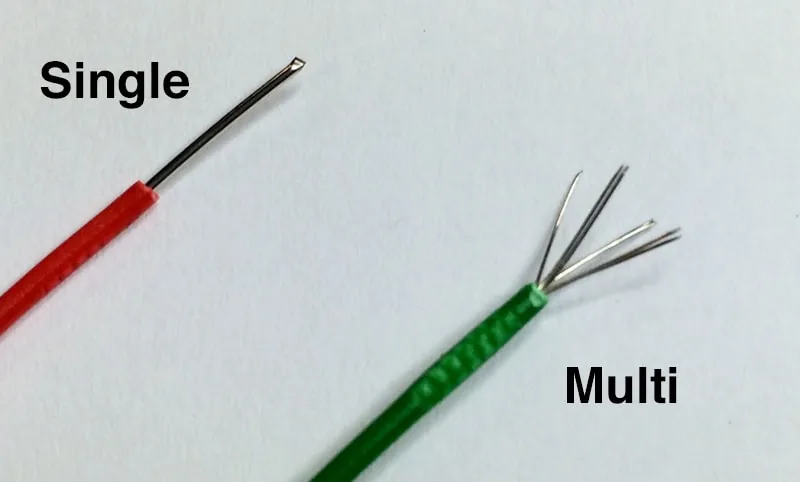

- Statische Verlegung, wiederholte Biegung, Spiralauszug, Zugbewegung, Vibration, Biegeradius und Zugentlastung.
- Anforderungen an Steckerdichtung, Tülle, Umspritzung, Schutzschlauch, Mantel, Kennzeichnung und Verpackung.
- Gegebenenfalls festgelegtes Prüfverfahren, Vorrichtung, Druck, Wiederholungen, Haltezeit und Annahmegrenzen.
Tabelle zu Material und Prüfung
Die Beanspruchungsanforderungen sollten Materialien und Verifizierung miteinander verbinden.
| Material | An die Umgebung gebundene Auswahl von Mantel, Isolation, Schutzschlauch, Umspritzung und Dichtung. |
|---|---|
| Geometrie | Kabelaustritt, Biegebereich, Tülle, Zugentlastung, Verlegung und Steckerausrichtung. |
| Verifizierung | Durchgangs-, Sicht-, Maß-, Dichtheits-, Biege- oder Funktionsprüfungen mit bereitgestellten Grenzwerten. |
Einsatz- und Leistungsbegriffe festlegen
Nennen Sie für Anforderungen wie wasserdicht, für den Außenbereich, hochflexibel, ölbeständig oder medizinisch die anwendbaren Betriebsbedingungen, das Validierungsverfahren und die Annahmegrenzen.
Tabelle von Exposition zu Entscheidung
Erfassen Sie Bedingung und die dadurch veränderte Konstruktions- oder Prüfposition.
| Flüssigkeiten und Reinigung | Medium, Konzentration, Temperatur, Dauer, Häufigkeit, Dichtstellen, Material und Nachprüfung. |
|---|---|
| Temperatur und Wetter | Betriebs- und Lagergrenzen, Wechsel, UV, Regen, Kondensation und Einbaulage. |
| Bewegung und Verschleiß | Biegeradius, Biegestelle, Zyklen, Torsion, Vibration, Schleppen, Scheuern und Schutz. |
| Nachweis | Probenzustand, Verfahren, Vorrichtung, Ablauf, Grenzwerte, elektrische und visuelle Prüfung sowie Nachweis. |
Leistungsbegriffe nicht ohne Bedingungen verwenden
Wasserdicht, wetterfest, hochflexibel oder chemikalienbeständig können unterschiedliche Prüfungen meinen. Stellen Sie Betriebsbedingung und Abnahmemethode daneben, damit Material und Geometrie ein definiertes Ziel haben.
