Fertigung, Prüfung & Qualität
Prüfmethoden für Kabelkonfektionen
Die Prüfung sollte der mit dem Projekt bereitgestellten Verdrahtungstabelle, Methode, Vorrichtung, den Werten, der Haltezeit, den Annahmegrenzen und dem Aufzeichnungsformat folgen. Übliche Prüfungen umfassen Durchgang, Polarität, Hochspannung, Isolationswiderstand, Funktion, Sicht, Maße und Verpackung.
Veröffentlicht: Aktualisiert:
Entscheidung im Überblick
Diese Punkte gehören in die Entscheidung
- Ein Prüfungsname ist ohne Verfahren, Vorrichtung, Werte, Grenzwerte, Zeitpunkt, Häufigkeit und Nachweisformat unvollständig.
- Durchgang und Polarität prüfen die Verdrahtung; weitere elektrische oder funktionale Verfahren benötigen vorgegebene Parameter.
- Trennen Sie Erwartungen an Erstmuster, Los, Einzelteil und Versandnachweis.
Inhalt dieses Leitfadens
- 1Direkte Antwort
- 2Übliche Prüfverfahren
- 3RFQ-Checkliste
- 4Prüfungen auf die Baugruppe abstimmen
- 5Tabelle zur Prüfdefinition
- 6Häufige Lücken im Prüfplan
Arbeiten Sie die Abschnitte nacheinander durch und führen Sie offene Punkte in einem dokumentierten Fertigungs- oder Beschaffungspaket zusammen.
Direkte Antwort
Nennen Sie jede erforderliche Prüfung in der RFQ und geben Sie Methode, Vorrichtung, Spannung oder Druck, Haltezeit, Annahmegrenze und Aufzeichnungsformat an, wenn diese Angaben das Angebot beeinflussen.
Übliche Prüfverfahren
Zeichnung und Anwendung bestimmen den Inspektionsplan und die erforderlichen Prüfungen der Baugruppe.
| Durchgang und Polarität | Prüfungen von Stromkreisidentität, Pinbelegung, Ausrichtung und Verdrahtungstabelle. |
|---|---|
| Hochspannung und Isolation | Spannung, Haltezeit, Leckstrom- oder Widerstandsgrenzen und erforderliche Vorrichtungen, sofern vorgegeben. |
| Funktion | Vom Projekt bereitgestelltes gerätespezifisches Verfahren, Signal- oder Lastbedingungen und Annahmegrenzen. |
| Sicht und Maße | Steckersitz, Kennzeichnungen, Kabellänge, Formgeometrie, Oberfläche und Verpackung. |
RFQ-Checkliste
Prüfanfragen sollten für Angebot und Produktionsplanung ausreichend genau sein.
- Verdrahtungstabelle oder Pinbelegung mit Stromkreisbezeichnungen und Steckerausrichtung.
- Prüfverfahren mit Werten, Haltezeit, Vorrichtung, Annahmekriterien und Aufzeichnungsformat.
- Kriterien für Sicht, Maße, Kennzeichnungen, Verpackung und Musterbestätigung.
- Ob Aufzeichnungen für jede Einheit, jede Charge, nur das Erstmuster oder nur den Versand benötigt werden.

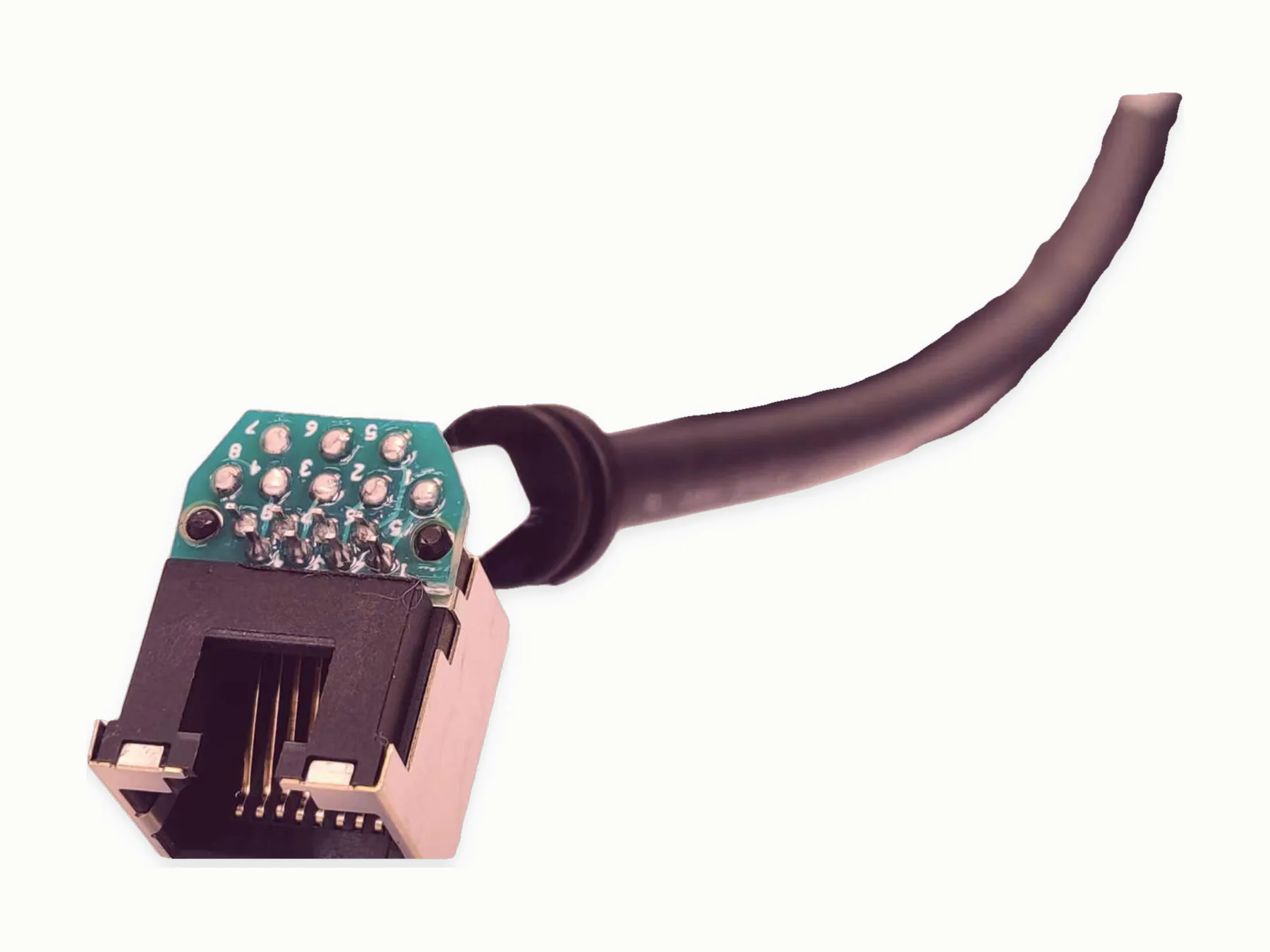

Prüfungen auf die Baugruppe abstimmen
Die für das Angebot verwendete Zeichnung, Verdrahtungstabelle, Prüfmethode, Vorrichtung, Grenzwerte, Stichprobe und das Aufzeichnungsformat legen die Prüfungen für jede Baugruppe fest.
Tabelle zur Prüfdefinition
Füllen Sie jede Spalte aus, bevor die Prüfung für die Fertigung freigegeben wird.
| Zweck und Umfang | Stromkreis, Merkmal, Risiko, Baugruppenrevision und von der Prüfung erfasste Stufe. |
|---|---|
| Verfahren und Vorrichtung | Anschlüsse, Ablauf, Gerät oder Vorrichtung, Aufbau und Probenzustand. |
| Parameter und Grenzwerte | Spannung, Strom, Druck, Zeit, Zyklen, Maße, Gut-/Schlechtwerte und Einheiten. |
| Häufigkeit und Nachweis | Je Teil, Stichprobe, Los oder Lieferung; benötigte Felder, Kennung, Format und Entscheidung. |
Häufige Lücken im Prüfplan
Ein Zeichnungshinweis wie „prüfen“ oder „100 % geprüft“ nennt kein Verfahren. Ebenso reicht die Forderung nach einem Bericht nicht aus, wenn Werte, Kennungen, Einheiten, Revision und Abnahmeentscheidung nicht festgelegt sind.
