Konstruktion & Materialien
Leitfaden zur Auswahl von Kabelmantelmaterialien
Das Mantelmaterial sollte anhand von Einsatzumgebung, Verlegung, Flexibilität, Abrieb, Temperatur, Öl, Feuchtigkeit, UV, Reinigung, Kennzeichnung und erforderlichen Unterlagen ausgewählt werden. Nennen Sie in der RFQ das Material und den Grund für seine Auswahl.
Veröffentlicht: Aktualisiert:
Entscheidung im Überblick
Diese Punkte gehören in die Entscheidung
- Wählen Sie einen Mantel nach tatsächlicher Exposition, Bewegung, Verlegung, Anschluss und benötigten Nachweisen.
- Übersetzen Sie Begriffe wie outdoor, ölbeständig oder hochflexibel in Bedingungen und ein Prüfverfahren.
- Prüfen Sie Abisolieren, Umspritzen, Steckerdichtung, Kennzeichnung und nachgelagerte Montage vor einem Materialwechsel.
Inhalt dieses Leitfadens
- 1Direkte Antwort
- 2Tabelle zur Materialauswahl
- 3RFQ-Checkliste
- 4Material auf die Baugruppe abstimmen
- 5Entscheidungstabelle für Mantelmaterial
- 6Material nicht allein nach Handelsnamen freigeben
Arbeiten Sie die Abschnitte nacheinander durch und führen Sie offene Punkte in einem dokumentierten Fertigungs- oder Beschaffungspaket zusammen.
Direkte Antwort
Wählen Sie Kabel- und Mantelmaterialien, nachdem Aufbau, Biegung, Abrieb, Öl, Feuchtigkeit, UV, Reinigung, Temperatur, Farbe, Kennzeichnung, Schirmung oder Umhüllung und erforderliche Unterlagen bestimmt wurden. MTTJ kann PVC, PE, PP, PU / TPU, TPE, PTFE, Silikon sowie festgelegte Schirmungs- oder Umhüllungsaufbauten nur besprechen, wenn der Projektumfang sie erfordert.
Tabelle zur Materialauswahl
Der Materialname allein reicht nicht aus; auch der Anwendungsgrund sollte angegeben werden.
| Flexibilität | Anforderungen für handgeführte, einziehbare, gebogene oder bewegte Verlegung. |
|---|---|
| Umgebung | Feuchtigkeit, Öl, UV, Abrieb, Temperatur, Reinigung oder Außeneinsatz. |
| Verarbeitung | Anforderungen an Abisolieren, Crimpen, Löten, Umspritzen, Kennzeichnen und Verpacken. |
| Unterlagen | Mit der Anfrage angeforderte Material-, Inspektions-, Versand- oder Zielmarktunterlagen. |
RFQ-Checkliste
Ergänzen Sie diese Angaben, wenn das Mantelmaterial für den Aufbau wichtig ist.
- Bevorzugtes Material oder erforderliche Art der Materialunterlage.
- Kabelaußendurchmesser, Farbe, Aufdruck, Kennzeichnung, Streifen, Flexibilität und Biegebeschränkungen.
- Einwirkung von Wärme, Öl, UV, Feuchtigkeit, Reinigung, Abrieb oder wiederholter Bewegung.
- Ob der Mantel mit Umspritzungen, Dichtungen, Steckverbindern oder Kennzeichnungen zusammenpassen muss.

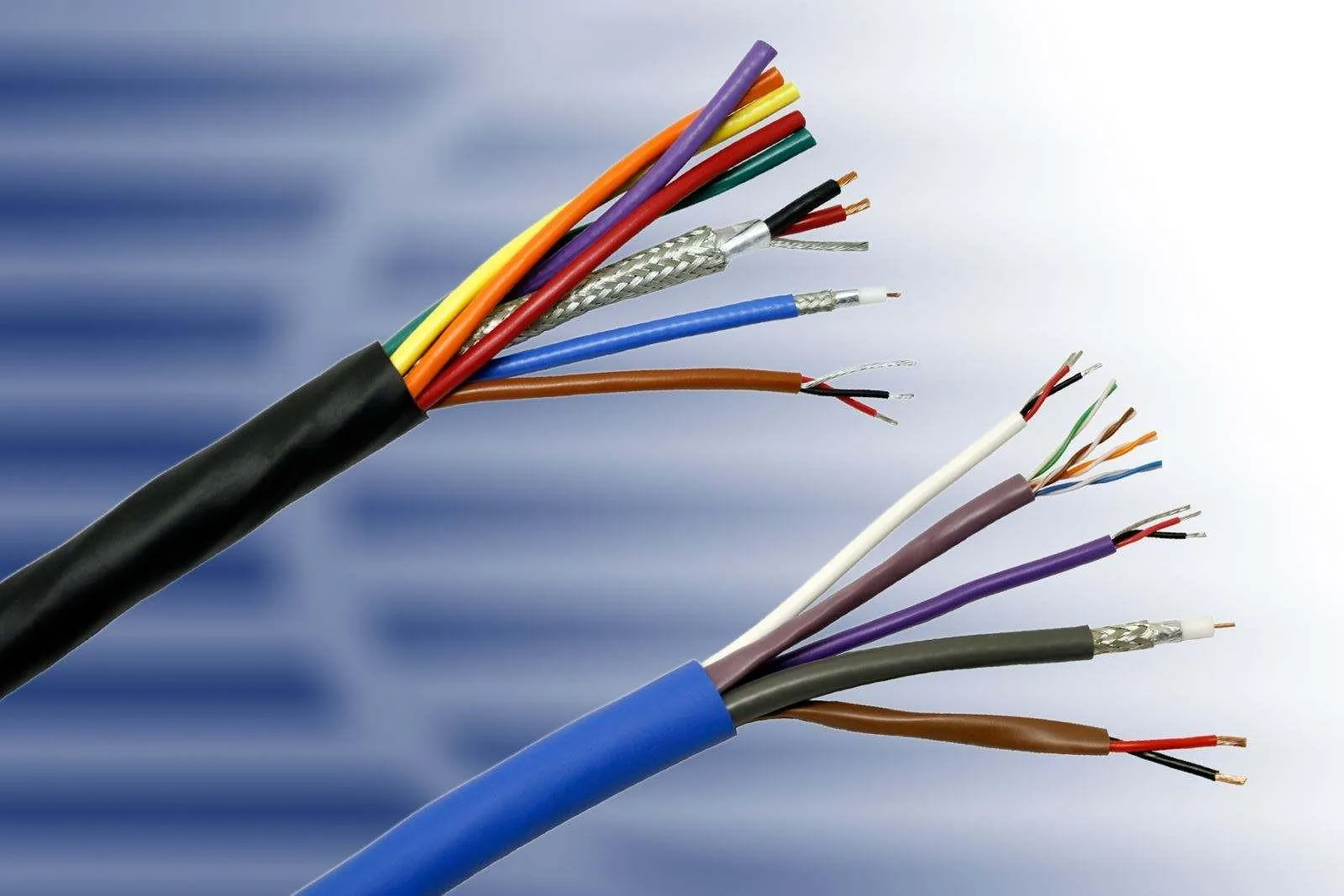

Material auf die Baugruppe abstimmen
Wählen Sie das Mantelmaterial anhand von Kabelaufbau, Einsatzumgebung, Passung zu Steckverbinder und Umspritzung sowie erforderlichen Material- oder Zielmarktunterlagen aus.
Entscheidungstabelle für Mantelmaterial
Arbeiten Sie mit prüfbaren Bedingungen statt nur mit Marketingbegriffen.
| Exposition | Temperatur, Feuchtigkeit, Reinigung, Öl- oder Chemikalienkontakt, UV, Abrieb, Staub und Dauer. |
|---|---|
| Bewegung | Statische Verlegung, Biegeradius, Dauerbiegung, Torsion, Spiralformung, Schleppen und Vibration. |
| Montagepassung | Außendurchmesser, Abisolieren, Dichtungsbereich, Steckereinführung, Umspritzen, Kennzeichnen und Verpacken. |
| Nachweis | Benanntes Material, Komponentendaten, Zielmarktdokumente, Prüfverfahren und Grenzwert. |
Material nicht allein nach Handelsnamen freigeben
Eine Familie oder ein Handelsname kann mehrere Typen umfassen. Erfassen Sie das genaue Material oder den Kabelaufbau und die für den Einsatz nötigen Nachweise. Führen Sie jede Änderung über Zeichnung und BOM.
