Disposiciones de conectores y terminaciones

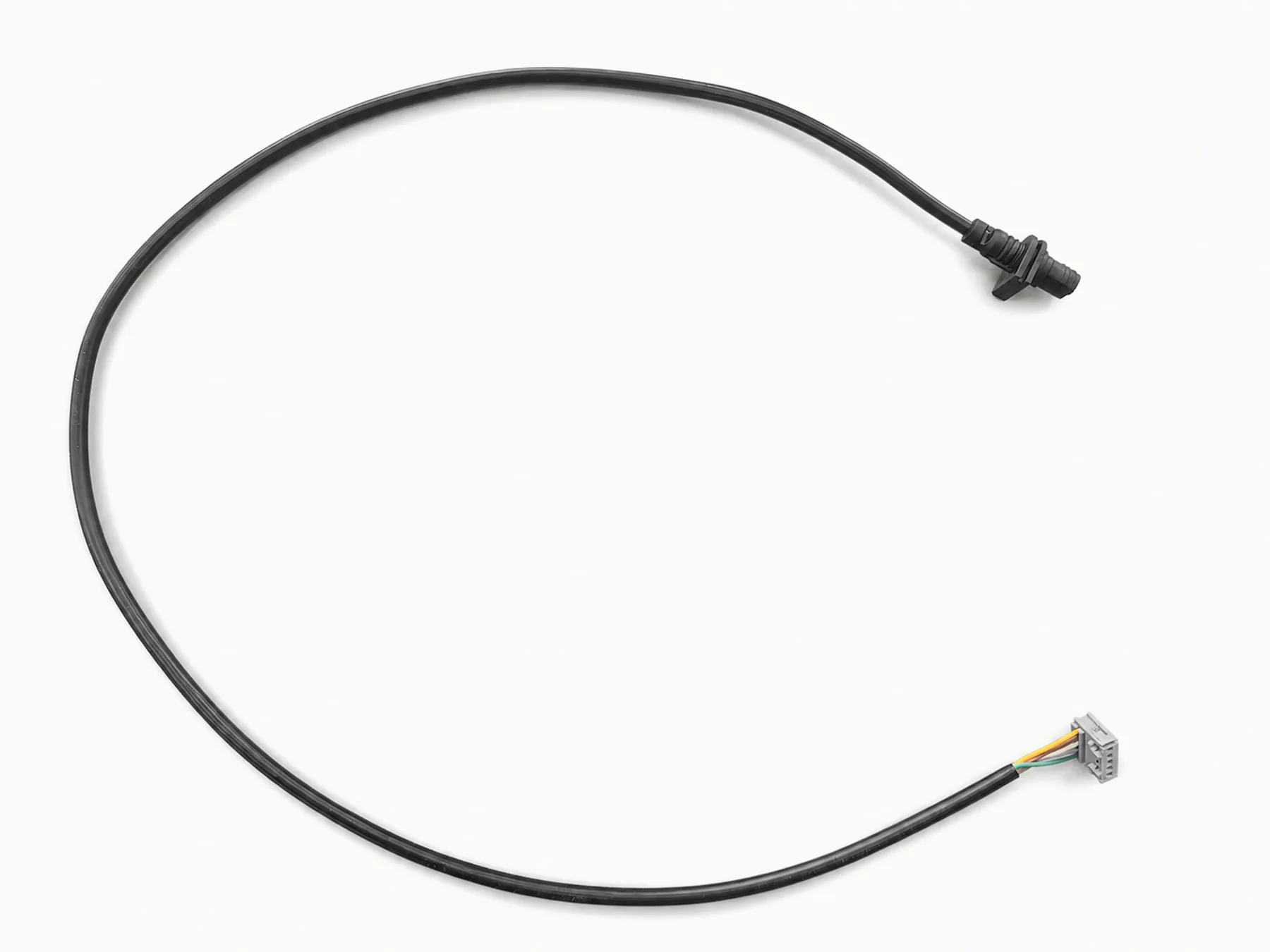

Cable largo con conectores
Conjunto largo de cable negro con conectores moldeados y recorrido completo visible.
- Mercado / contexto
- Específico del proyecto
- Lado del equipo
- Extremo con conector moldeado
Cables de comunicación IP67
Conjuntos de cables de comunicación sellados IP67
Esta familia combina interfaces de conectores circulares selladas IP67 con salidas de cable moldeadas y extremos de conductor o terminal especificados. MTTJ prepara el cable y el conector, termina el cableado, moldea la salida y comprueba el recorrido final, el pinout y los requisitos de sellado frente al paquete de fabricación suministrado.
Enviar planos o especificaciones
Cable con conector circular y conductores preparados
El conjunto muestra un conector circular, una salida de cable especificada y conductores preparados. El pinout, la terminación del apantallamiento y el alivio de tensión moldeado controlan la fabricación final.
Interfaces de equipos que utilizan conectores circulares
- Equipos de control industrial
- Robótica y automatización
- Cables para sensores y sondas
- Controles de maquinaria pesada
- Interconexiones con conectores circulares
Pinout, salida, apantallamiento y alivio de tensión
- Cables con conector circular
- Alivio sobremoldeado
- Cable apantallado
- Salidas y tendido personalizados
- Etiquetas, colores y embalaje según plano
Conector, cable, apantallamiento y material de moldeo
- PVC
- PU / TPU
- TPE
- Conectores circulares especificados
- Cables apantallados o sin apantallar
Interfaz circular
La interfaz del conector establece la base
El código, la orientación de acoplamiento, el pinout, la construcción del cable, la terminación del apantallamiento o tierra, la dirección de salida y la geometría del sobremoldeo deben mostrarse juntos.
| Interfaz del conector | Se requieren código, interfaz, pinout y esquema. |
|---|---|
| Geometría del sobremoldeo | Plano, 3D, muestra o boceto definen la forma. |
| Salida del cable | Salidas rectas, anguladas o con alivio deben mostrarse. |
| Apantallamiento | Puntos de tierra y terminación deben figurar en el plan. |
| Pruebas | La continuidad, la polaridad, la rigidez dieléctrica, la resistencia de aislamiento o la función siguen el método suministrado. |
Gama de productos
Configuraciones de cables de comunicación sellados IP67
Estas configuraciones muestran cuerpos de conectores circulares, salidas moldeadas, extremos de conductores y terminales y recorridos con varios componentes de esta familia de cables sellados.
Disposiciones de conectores y terminaciones

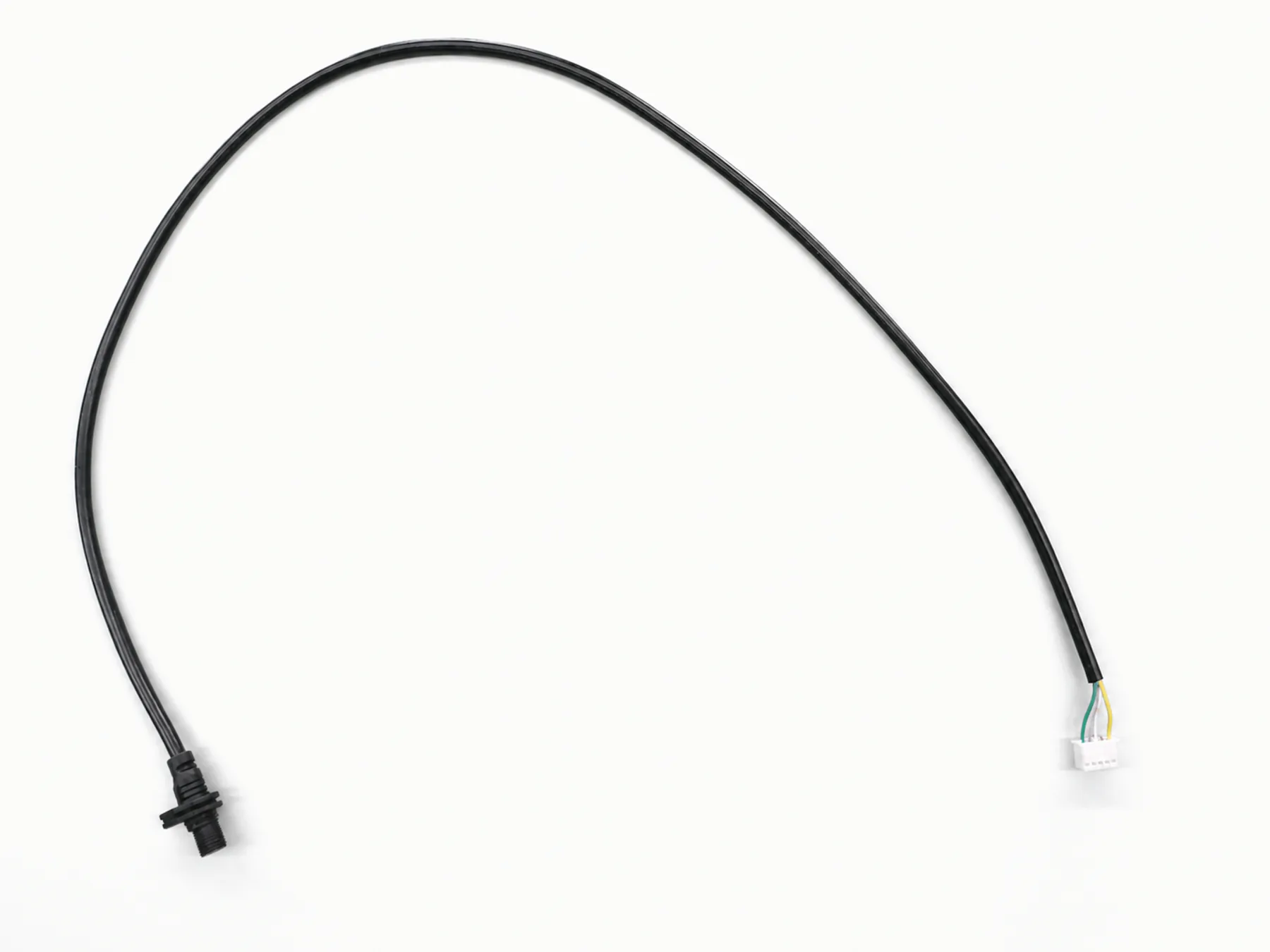

Cable compacto con conectores
Cable negro compacto con conector moldeado visto desde arriba para revisar recorrido y posición del conector.
- Mercado / contexto
- Específico del proyecto
- Lado del equipo
- Extremo con conector moldeado
Disposiciones de conectores y terminaciones

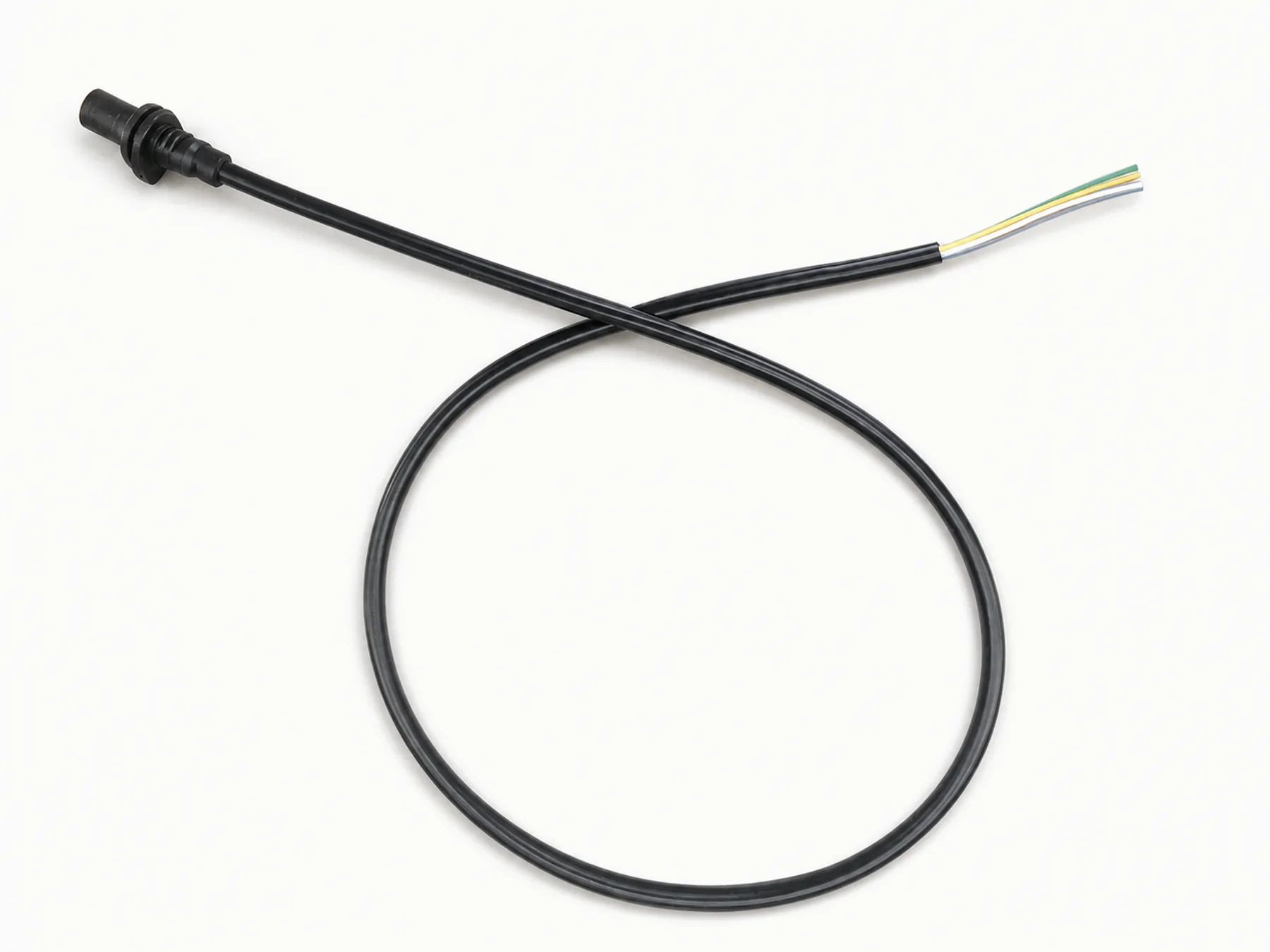

Extremo preparado con cuatro conductores
Conjunto largo con conector moldeado y cuatro conductores de colores visibles en el extremo preparado.
- Mercado / contexto
- Específico del proyecto
- Lado del equipo
- Cuatro conductores expuestos
Disposiciones de conectores y terminaciones

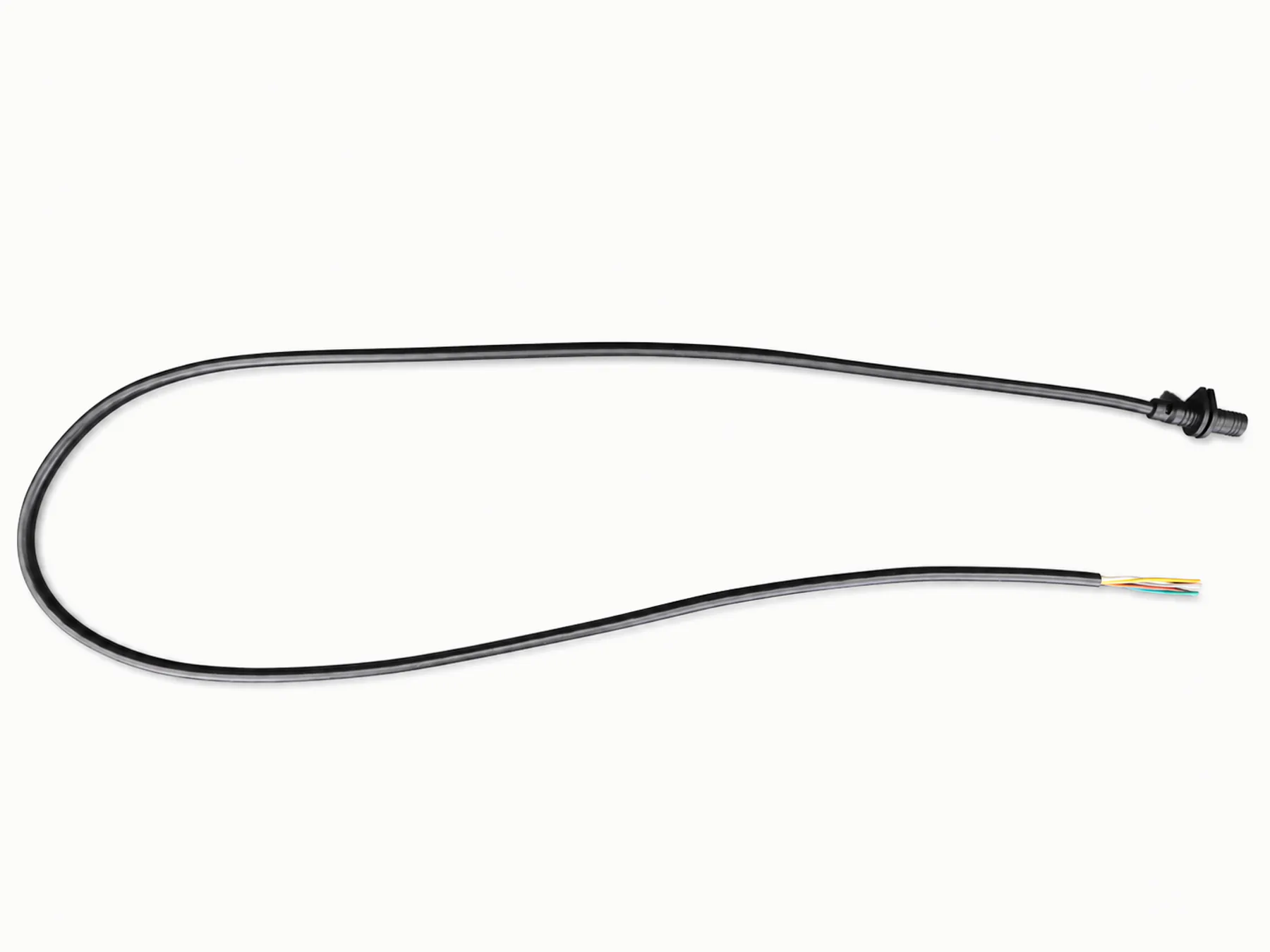

Cable en bucle con extremo de conductores
Cable en bucle con conector moldeado, extremo de los conductores y tendido visibles en una sola vista.
- Mercado / contexto
- Específico del proyecto
- Lado del equipo
- Conductores expuestos
Disposiciones de conectores y terminaciones

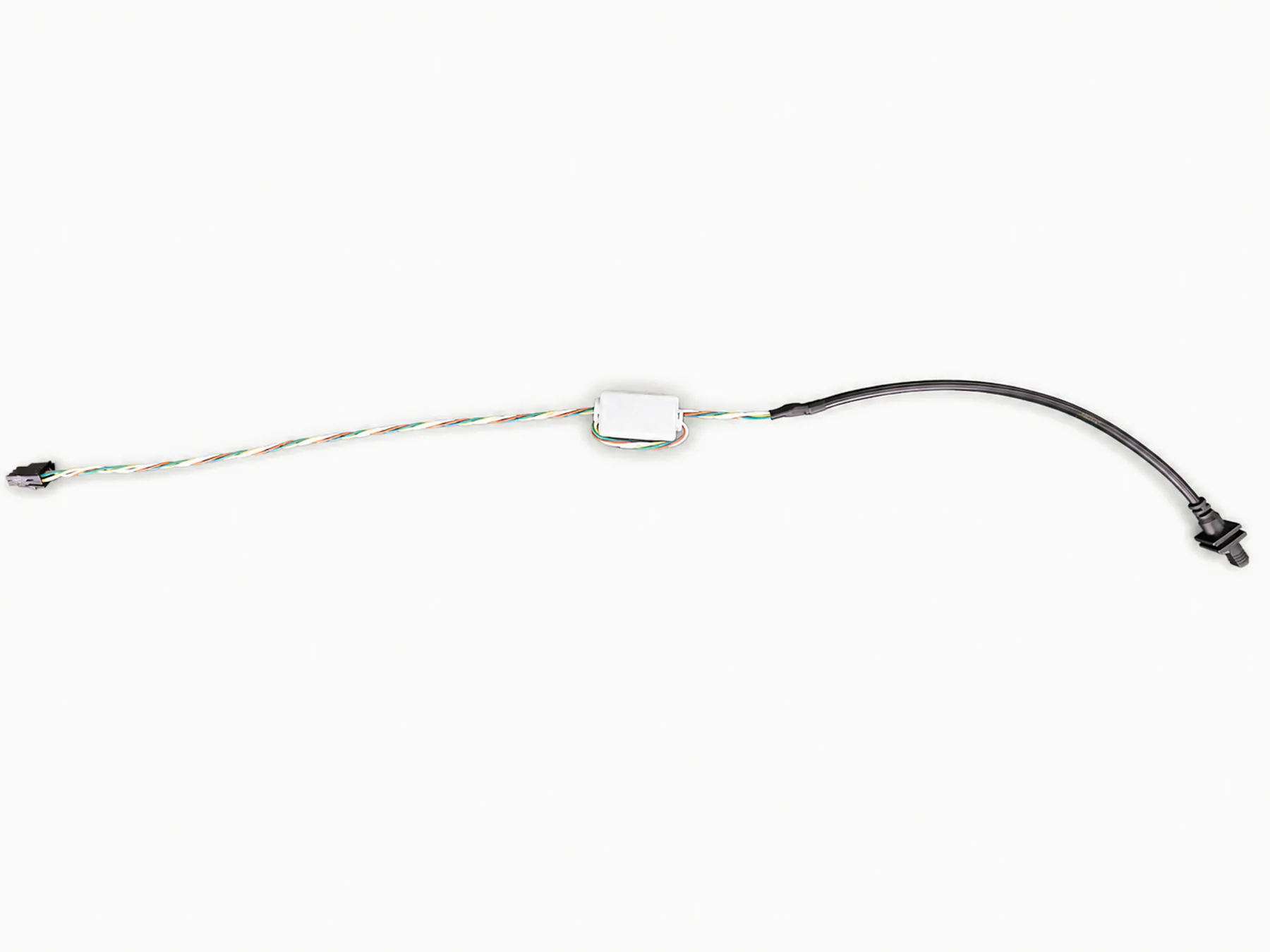

Cable con conectores multicomponente
Conjunto de cable con varias secciones de conectores y componentes moldeados para planificar múltiples interfaces.
- Mercado / contexto
- Específico del proyecto
- Lado del equipo
- Varias secciones moldeadas
Disposiciones de conectores y terminaciones

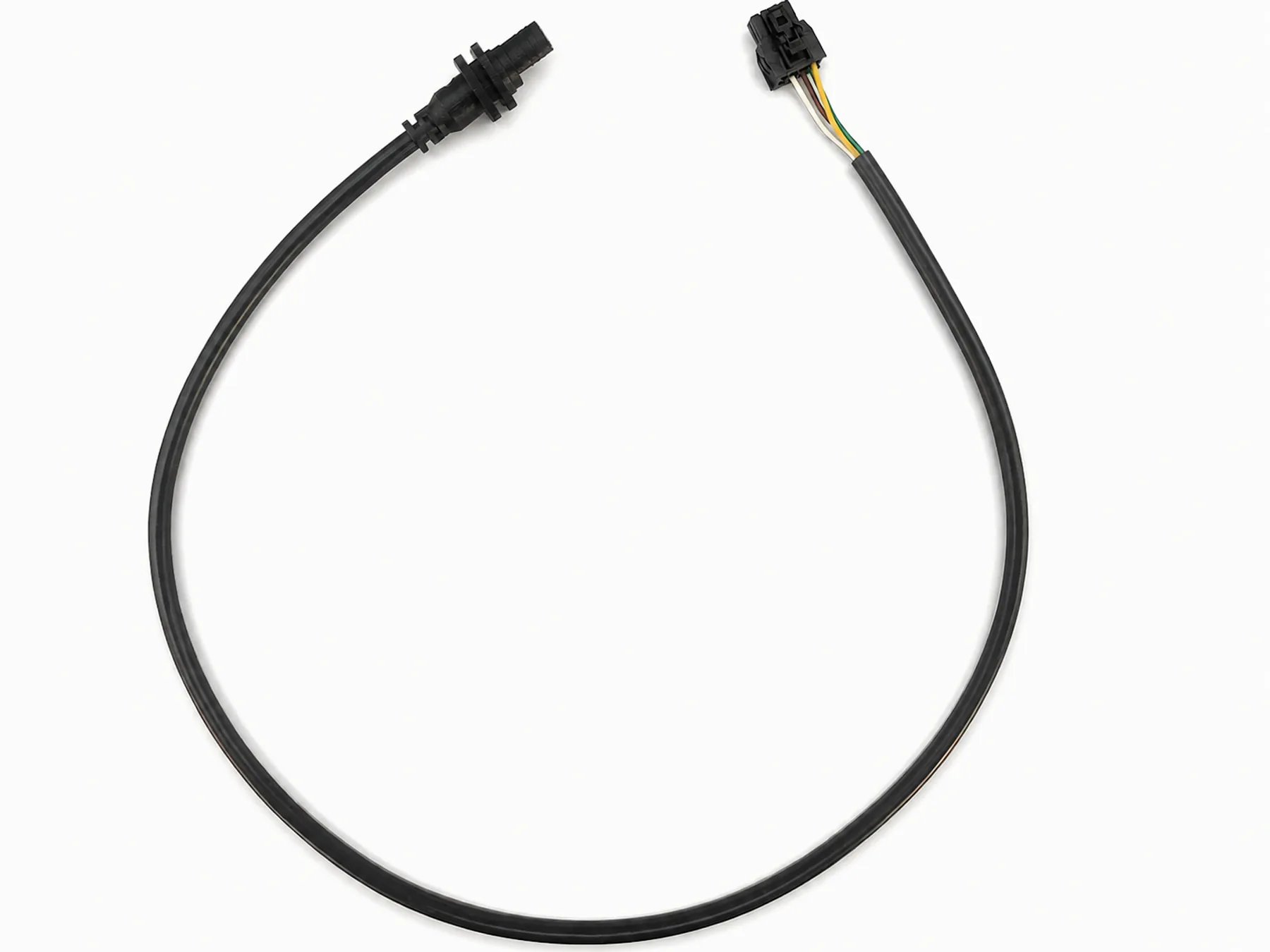

Cable en bucle con terminales
Cable en bucle con conector moldeado que muestra el recorrido completo y la disposición de los terminales.
- Mercado / contexto
- Específico del proyecto
- Lado del equipo
- Extremos con terminales
Terminación, tratamiento del apantallamiento, sobremoldeo y acabado
- 1Corte de hilos
- 2Pelado de hilos
- 3Pelado de coaxial
- 4Crimpado
- 5Soldadura
- 6Sobremoldeo vertical / inserción
- 7Pruebas eléctricas
Pinout, continuidad, apantallamiento, ajuste y acabado moldeado
- Comprobar el pinout, la orientación de acoplamiento, la continuidad y la terminación del apantallamiento frente al plano de cableado.
- Inspeccionar salida, alivio, recorrido y acabado frente al plano o muestra.
- Realizar sellado, rigidez dieléctrica, resistencia de aislamiento o función con método y límites.
Objetivos de sellado y requisitos de equipos de aviación
Pinout e interfaz
Terminación del apantallamiento y señal
Sellado, grado IP o estanqueidad
Carcasas moldeadas por inyección horizontal que requieren prensas horizontales
Conjuntos PCB / placas electrónicas
Aprovisionamiento de enchufes, conectores o componentes especificados
Para el presupuesto
Muestre conector, pinout, cable y salida moldeada
- Código, interfaz, pinout y esquema
- Construcción, apantallamiento o tierra y geometría
- Requisitos de sellado, aviación o prueba funcional con documentos
Continúe la evaluación
Recursos relacionados y alcance de fabricación
Solicitar presupuesto
Envíe los planos de la interfaz circular
Incluya código del conector, orientación de acoplamiento, pinout, tratamiento del apantallamiento, construcción del cable y forma del sobremoldeo.
